LogFix 60

Limpieza

LogFix: ¡el especialista en leña limpia! ¡Más beneficios, mejor calidad! Con el limpiador de leña LogFix, obtendrá leños limpios y uniformes. Los rodillos giratorios eliminan de forma fiable las virutas, la corteza y las astillas no deseadas de cada leño, lo que mejora notablemente la calidad de la leña. Esto da sus frutos: Precios más altos y clientes satisfechos incluidos. El LogFix está disponible en tres tamaños: 15, 30 y 60, para diferentes volúmenes de procesamiento.
Solicitar información sobre el producto

Longitud del leño máx.

50 cm

Capacidad de limpieza máx.

60 srm/h

Peso propio

de 2700 kg

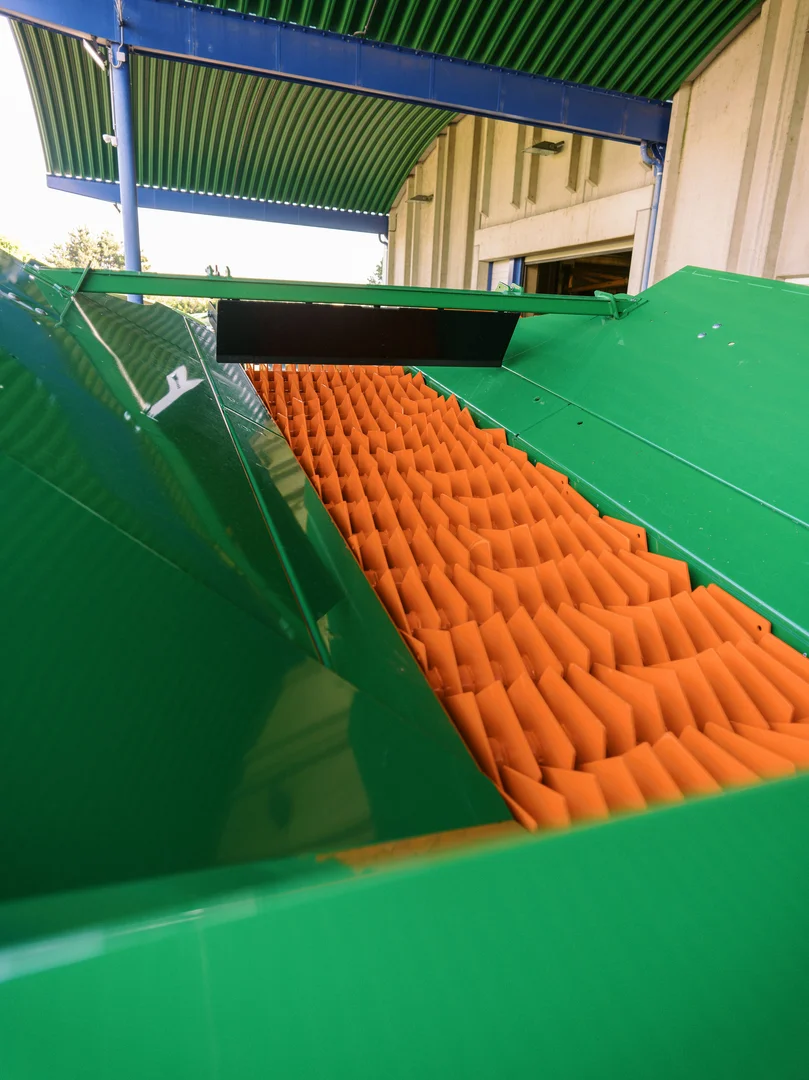

Función de cribado y avance

La unidad de cribado es el componente principal del LogFix y se encarga de la función de limpieza propiamente dicha. Consta de varios ejes de cribado dispuestos uno al lado del otro, montados a una distancia tal que los discos de cribado se solapan. Cada una de las dos ondas está desplazada axialmente, lo que permite definir con exactitud la anchura fija del tamiz. Los ejes de cribado, con discos de cribado rectangulares soldados en posición girada, giran sobre cojinetes de fundición maciza y garantizan la máxima estabilidad. Un potente motor de transmisión o hidráulico acciona un eje, mientras que unas robustas ruedas dentadas y cadenas de rodillos transmiten la potencia de forma fiable a todos los demás ejes, lo que garantiza un rendimiento elevado y constante. Mediante su rotación, los ejes de cribado generan un movimiento vibratorio dinámico de los leños, lo que los afloja y, de este modo, elimina eficazmente las impurezas. El material cribado cae sin problemas a través de los huecos de los ejes de cribado. Durante el proceso de limpieza, los leños se transportan de forma continua y, a continuación, se descargan por el lado de salida, sin necesidad de ninguna unidad de alimentación adicional.

Ajuste de la inclinación

Gracias a la posibilidad de ajustar la inclinación de la superficie de cribado, se puede modificar la velocidad de transporte de los leños a través de los rodillos de cribado y, con ello, también la eficacia de la limpieza. Cuanto más inclinada esté la superficie de cribado, más tiempo permanecerán los leños sobre ella. Esto aumenta el tiempo de limpieza y da como resultado leños aún más limpios. El ángulo de inclinación de la unidad de cribado se puede ajustar de 10° a 5° atornillando de nuevo dos patas. Para cambiar los tornillos, hay que elevar la máquina con una herramienta de elevación.

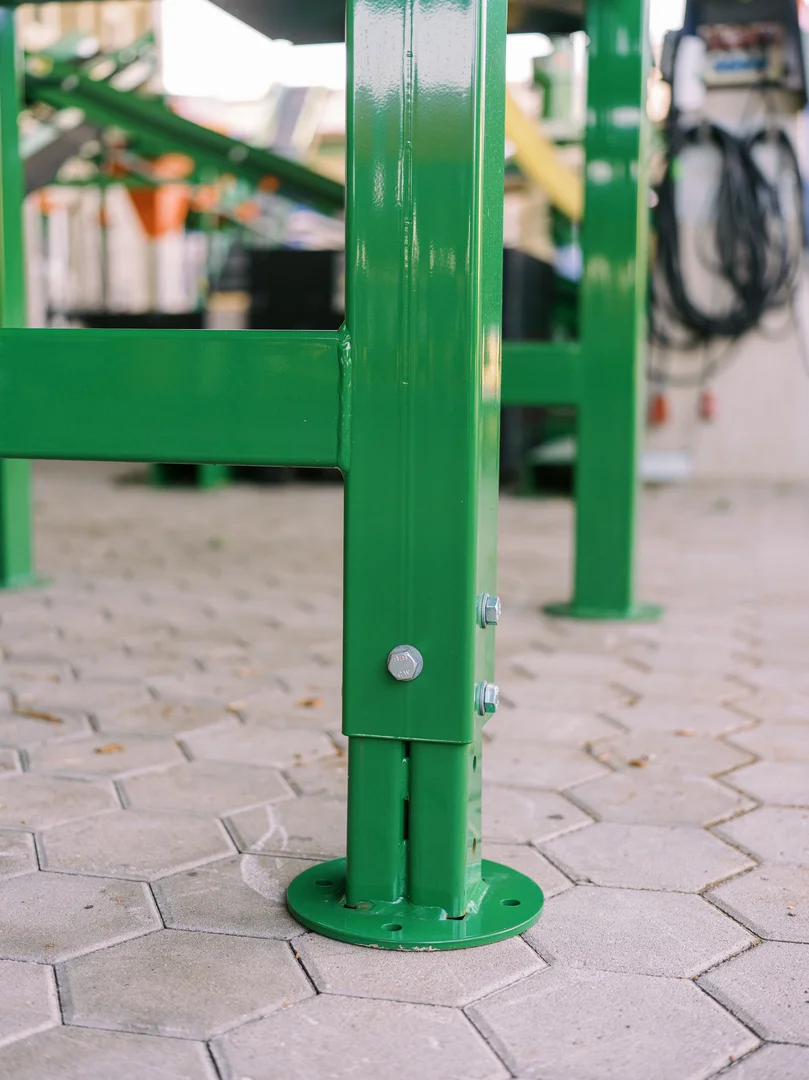

Base maciza

La base maciza, con cuatro patas fijas, garantiza una gran estabilidad de la máquina. Opcionalmente, se puede adquirir una elevación del bastidor de 600 mm para alcanzar mayores alturas de carga y descarga.

Tolva de llenado

Gracias a la tolva de llenado, la máquina se puede alimentar de forma flexible desde tres lados: Ya sea mediante una cinta transportadora o con ayuda de una pala (por ejemplo, de una cargadora sobre ruedas o de una cargadora frontal). Al alimentar los leños a través de una cinta transportadora, la tolva puede utilizarse además como depósito de reserva, de modo que la alimentación del LogFix 60 — , por ejemplo, con un SpaltFix— pueda continuar de forma continua, incluso si el proceso de cribado tiene que interrumpirse momentáneamente, por ejemplo, porque el depósito que se va a llenar está lleno. La ventaja: Menos paradas, mayor rendimiento y un flujo de trabajo fluido y continuo que ahorra tiempo y aumenta la eficiencia de toda la planta. Una válvula de retención permite regular el caudal y sirve para ajustar la intensidad de cribado de los leños. El efecto de la válvula antirretorno se puede ajustar mediante el contrapeso regulable. Para la alimentación mediante pala, las paredes macizas de la tolva de llenado están reforzadas adicionalmente en su parte superior mediante rebordes y tubos perfilados. La inclinación de la pared está diseñada de tal forma que se garantiza en todo momento que los leños se deslicen de forma fiable. Las chapas de refuerzo adicionales en las esquinas garantizan que tampoco allí queden leños.

Lanzamiento preciso de los leños

Un tobogán situado al final de la superficie de cribado se encarga de la expulsión y la transferencia limpia de los leños limpios, por ejemplo, al tambor de llenado de una máquina PackFix. Por un lado, el canal tiene forma de peine, lo que le permite adaptarse perfectamente a la forma de los discos de cribado del eje de cribado. De este modo se evita que los leños se atasquen entre el eje de cribado y la rampa, o que los trozos de madera demasiado grandes puedan pasar por ella.

Desvío central de los Spreißel

La tolva para residuos garantiza un lugar de trabajo limpio, ya que, gracias a su forma de embudo, los residuos cribados se recogen debajo del LogFix. Estos pueden caer en un contenedor facilitado por el cliente o ser transportados mediante una cinta transportadora situada debajo. ¡El acceso a la zona de descarga y, por lo tanto, a los ejes de cribado situados debajo de la máquina no está protegido! Dadas las diversas posibilidades que existen para recoger los leños (contenedores de recogida, uso de una cinta transportadora), el cliente debe proteger esta zona con un sistema de seguridad de acceso para garantizar el funcionamiento.

Modelo básico

N.º de artículo Tipo Descripción Accionamiento 1 Peso propio
M8055RCU E3-400
LogFix 60, limpiador de leña para separar los troncos de las astillas y las virutas
Rendimiento de limpieza: máx. 60 srm/h; accionamiento mediante motor eléctrico de 3 kW, S6, 3x 400 V, 50 Hz, CEE 16 A; interruptor de protección del motor con inversor de fase para el arranque y la parada de la criba, así como para el retorno de la criba. Tamaño de malla: 30 mm fijo, superficie de tamiz: Aprox. 3300 x 870 mm, 15 rodillos giratorios, velocidad de rotación de los rodillos: 93 rpm, inclinación de la criba: Ajustable entre 5 y 10 grados (montado de serie a 10 grados), alimentación: A través de una cinta transportadora con una anchura de hasta 1500 mm o alimentación con pala por tres lados; tolva de llenado: 2840 x 3020 mm, para la alimentación mediante pala y función de almacenamiento temporal en caso de alimentación por cinta transportadora, control de paradas de los rodillos cribadores con inversión automática del sentido de giro para evitar atascos, altura de descarga: 2,1-2,7 m con una inclinación de 10°, soportes para carretillas elevadoras, mando a distancia por radio y tolva de residuos. Nota: El acceso a la zona de descarga y, por lo tanto, a los ejes de cribado situados debajo de la máquina no está protegido, por lo que el cliente debe instalar un sistema de seguridad de acceso para garantizar un funcionamiento seguro.
 Motor eléctrico 2730 kg
M8057 PS
LogFix 60, PS, limpiador de leña para separar los troncos de las astillas y las virutas
LogFix 60, PS, limpiador de leña para separar los troncos de las astillas y las virutas; capacidad de limpieza máxima de 60 srm/h; accionamiento mediante el sistema hidráulico del tractor; se requiere un manguito hidráulico para el avance y el retroceso del tamaño 2; ¡se requiere un retorno sin presión! Capacidad de bombeo necesaria: 20 l/min - 180 bar. Válvula de bola para activar y desactivar la función de cribado. Ancho de cribado: 30 mm fijo, superficie de cribado: aprox. 3300 x 870 mm, 15 rodillos giratorios, velocidad de rotación de los rodillos: 93 rpm, inclinación de la criba: Ajustable entre 5 y 10 grados (montado de serie a 10 grados), alimentación: Posibilidad de alimentación mediante una cinta transportadora de hasta 1500 mm de ancho o mediante pala por tres lados; tolva de llenado: 2840 x 3020 mm, para la alimentación con pala y con función de almacenamiento temporal en caso de alimentación mediante cinta transportadora. Altura de descarga: 2,1-2,7 m con una inclinación de 10°, enganches para carretillas elevadoras, tolva de residuos, mangueras de conexión de 10 metros de longitud y conector hidráulico. Nota: El acceso a la zona de descarga y, por lo tanto, a los ejes de cribado situados debajo de la máquina no está protegido, por lo que el cliente debe instalar un sistema de seguridad de acceso para garantizar un funcionamiento seguro.
 Sistema hidráulico del tractor 2700 kg

Por qué elegir LogFix

Saltar el slider
Ir al principio del slider

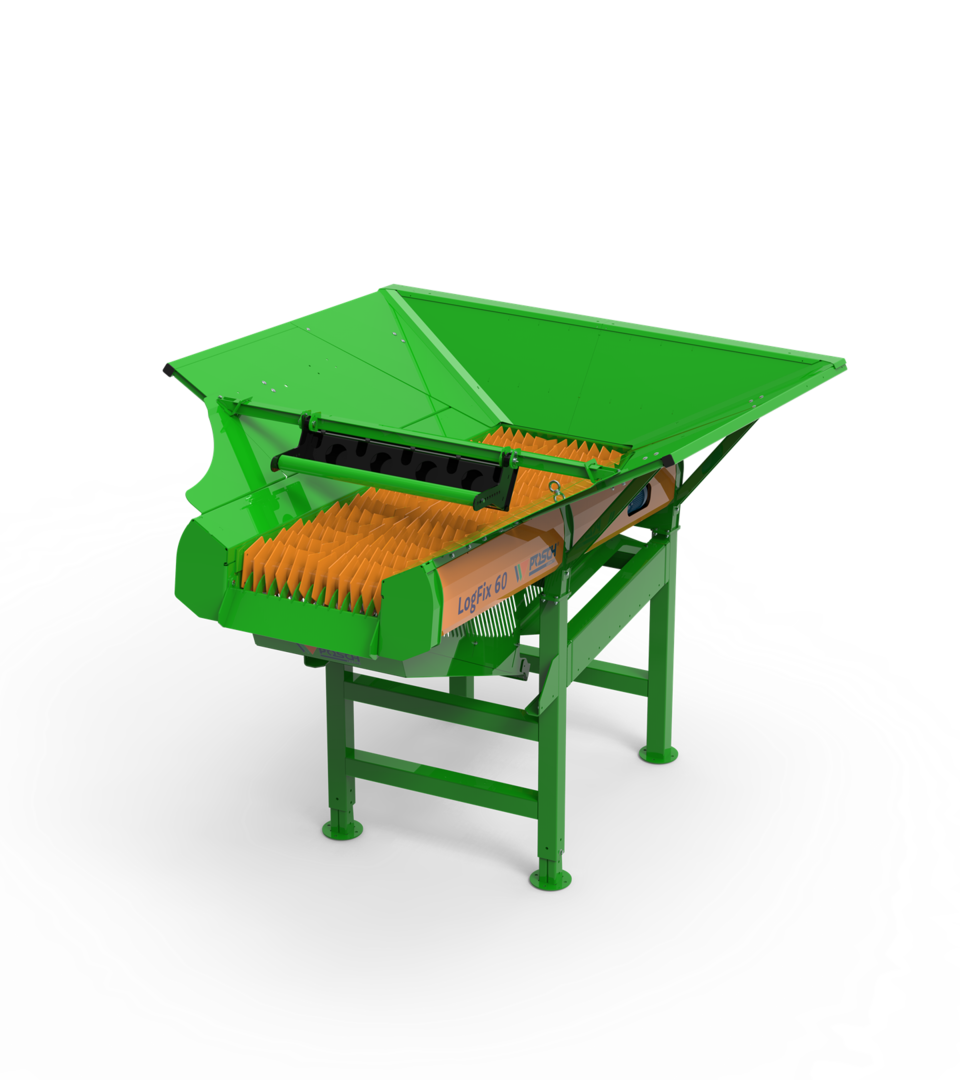

LogFix 60: la potente cribadora de leña para grandes cantidades de madera

El LogFix extragrande procesa hasta 60 metros cúbicos a granel de leña por hora. Una tolva sirve de depósito intermedio y permite, además, una carga cómoda mediante un cargador frontal. Los quince rodillos giratorios funcionan de forma silenciosa y separan de los leños las virutas, la corteza y las astillas no deseadas, que luego caen de forma controlada hacia abajo. Gracias al mando a distancia por radio, la criba se puede manejar cómodamente desde cualquier posición del operario, sin que este tenga que permanecer en las inmediaciones de la máquina. Se puede combinar con cortadoras-partidoras y con los modelos SpaltFix. Para una limpieza aún más minuciosa, hay disponibles, como opción, púas de peine.

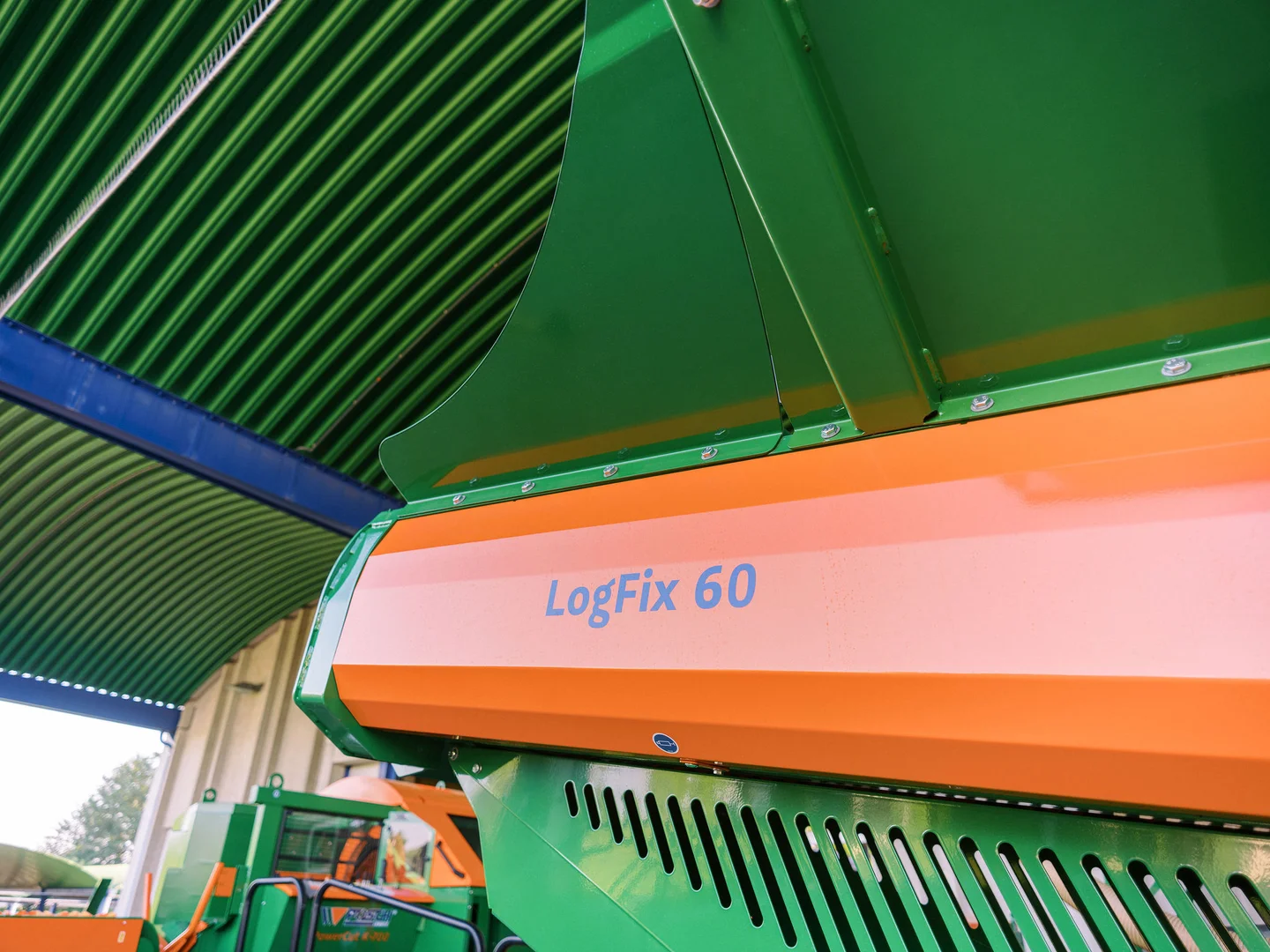

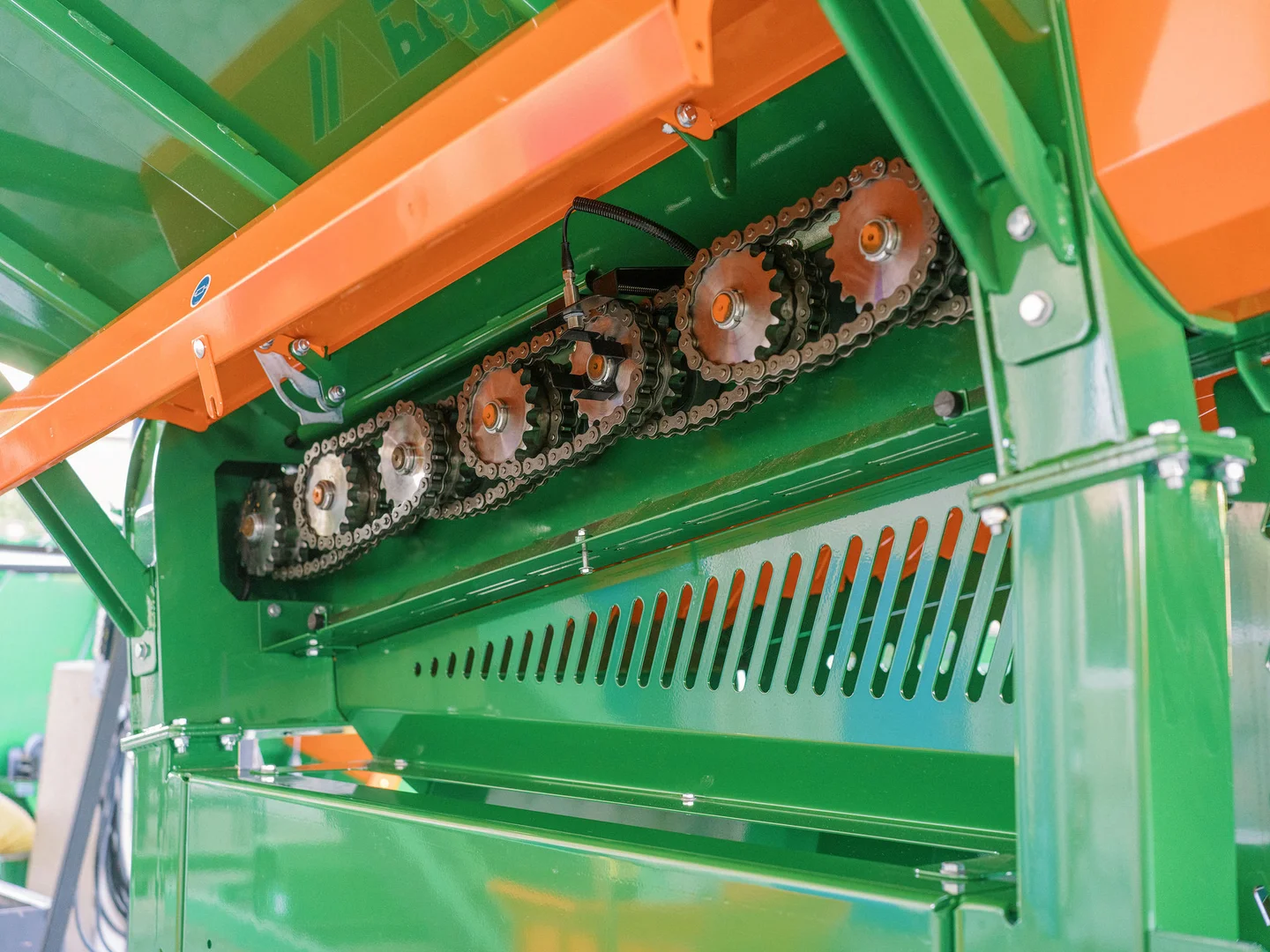

Fácil mantenimiento

Para lubricar los cojinetes de los ejes de cribado y las cadenas de rodillos, las tapas protectoras se pueden soltar con un solo tornillo y levantar. Un ingenioso mecanismo sujeta las tapas abiertas y permite un fácil acceso para el mantenimiento. Esto, a su vez, reduce el desgaste y aumenta la vida útil de la máquina.

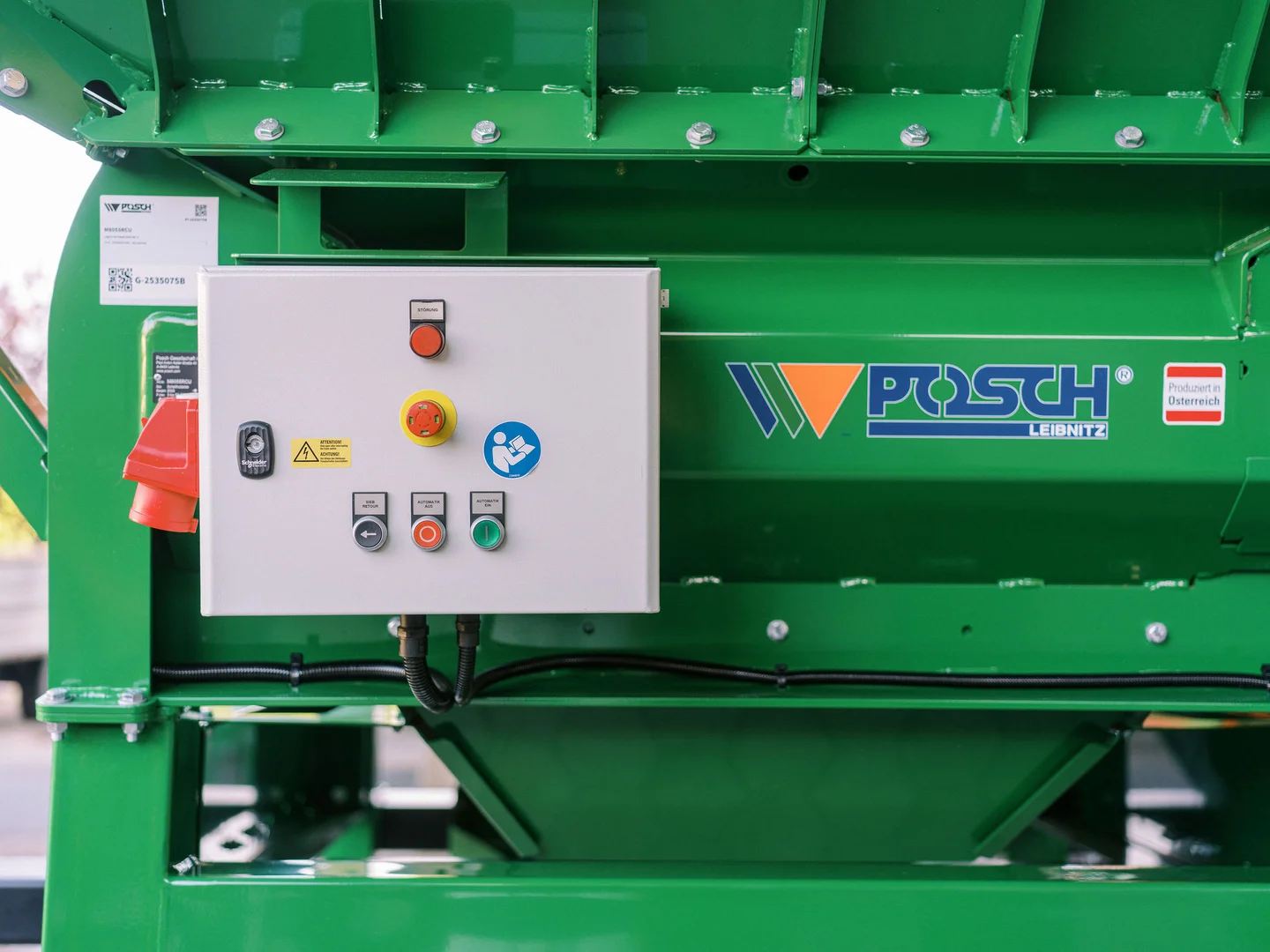

Fácil manejo

En la caja de control hay tres pulsadores, un indicador luminoso y la función de parada de emergencia, lo que facilita su manejo. - Un pulsador para poner en marcha el modo automático (se activan los rodillos de cribado). - Un pulsador para detener el modo automático (se detienen los rodillos de cribado). - Un pulsador para el retroceso manual de los rodillos de cribado: En caso de que se atasque algún trozo de madera, basta con activar el modo de marcha atrás de los rodillos de cribado para que la madera se suelte de forma rápida y segura. El movimiento hacia atrás solo se produce mientras se mantenga pulsada la tecla. De este modo se evita que el sistema funcione de forma continua sin querer. - El sistema automático también se puede poner en marcha y detener cómodamente mediante un mando a distancia inalámbrico, lo que garantiza la máxima facilidad de uso.

Carga y descarga seguras

No es algo que se dé por sentado: Los puntos de elevación integrados permiten realizar operaciones de carga y descarga de forma segura y sin esfuerzo utilizando un dispositivo de elevación.

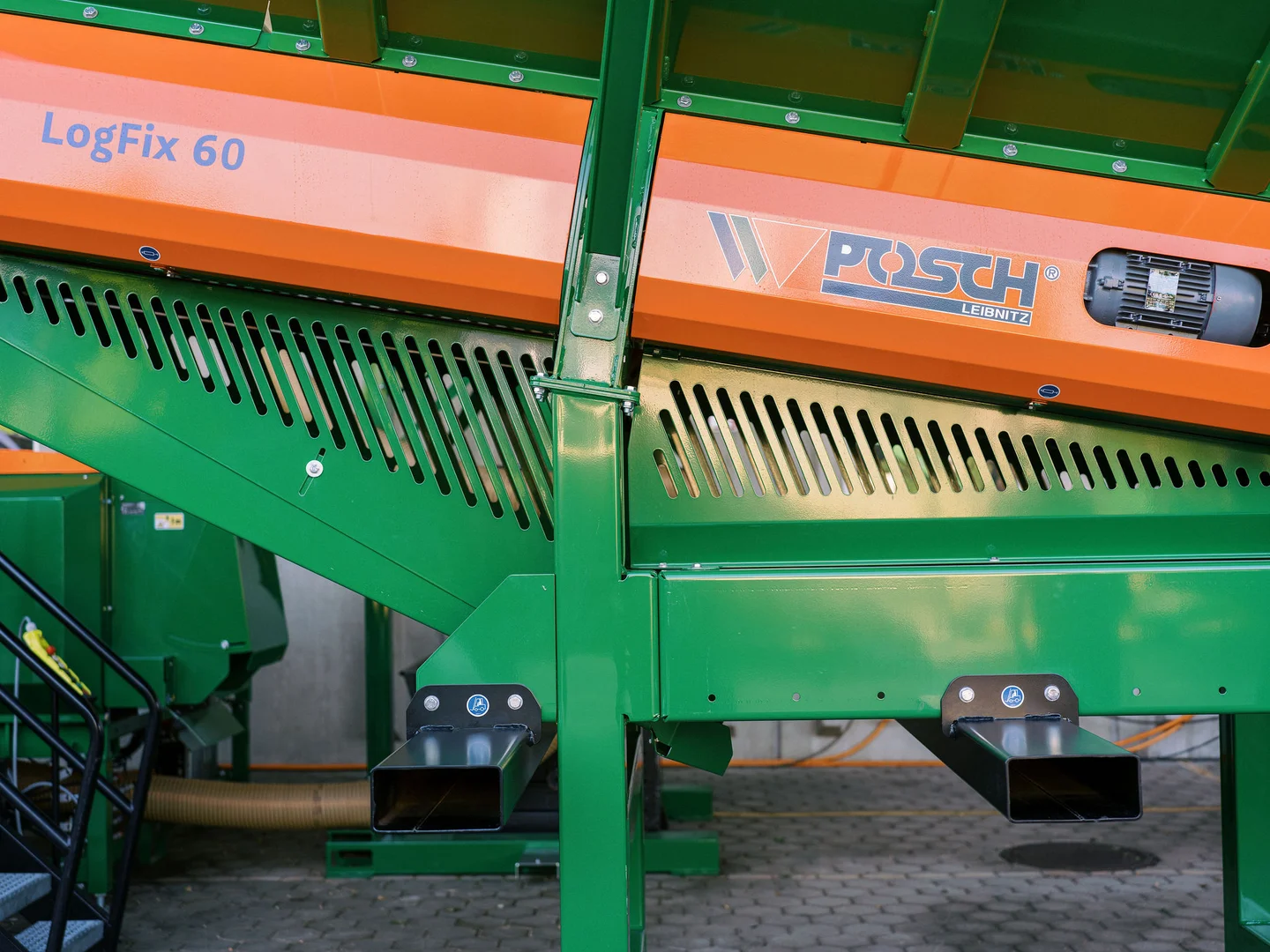

Accesorios para carretillas elevadoras

Los soportes para carretillas elevadoras facilitan las maniobras de la máquina de forma segura.

Función de cribado y avance

La unidad de cribado es el componente principal del LogFix y se encarga de la función de limpieza propiamente dicha. Consta de varios ejes de cribado dispuestos uno al lado del otro, montados a una distancia tal que los discos de cribado se solapan. Cada una de las dos ondas está desplazada axialmente, lo que permite definir con exactitud la anchura fija del tamiz. Los ejes de cribado, con discos de cribado rectangulares soldados en posición girada, giran sobre cojinetes de fundición maciza y garantizan la máxima estabilidad. Un potente motor de transmisión o hidráulico acciona un eje, mientras que unas robustas ruedas dentadas y cadenas de rodillos transmiten la potencia de forma fiable a todos los demás ejes, lo que garantiza un rendimiento elevado y constante. Mediante su rotación, los ejes de cribado generan un movimiento vibratorio dinámico de los leños, lo que los afloja y, de este modo, elimina eficazmente las impurezas. El material cribado cae sin problemas a través de los huecos de los ejes de cribado. Durante el proceso de limpieza, los leños se transportan de forma continua y, a continuación, se descargan por el lado de salida, sin necesidad de ninguna unidad de alimentación adicional.

Ajuste de la inclinación

Gracias a la posibilidad de ajustar la inclinación de la superficie de cribado, se puede modificar la velocidad de transporte de los leños a través de los rodillos de cribado y, con ello, también la eficacia de la limpieza. Cuanto más inclinada esté la superficie de cribado, más tiempo permanecerán los leños sobre ella. Esto aumenta el tiempo de limpieza y da como resultado leños aún más limpios. El ángulo de inclinación de la unidad de cribado se puede ajustar de 10° a 5° atornillando de nuevo dos patas. Para cambiar los tornillos, hay que elevar la máquina con una herramienta de elevación.

Base maciza

La base maciza, con cuatro patas fijas, garantiza una gran estabilidad de la máquina. Opcionalmente, se puede adquirir una elevación del bastidor de 600 mm para alcanzar mayores alturas de carga y descarga.

Tolva de llenado

Gracias a la tolva de llenado, la máquina se puede alimentar de forma flexible desde tres lados: Ya sea mediante una cinta transportadora o con ayuda de una pala (por ejemplo, de una cargadora sobre ruedas o de una cargadora frontal). Al alimentar los leños a través de una cinta transportadora, la tolva puede utilizarse además como depósito de reserva, de modo que la alimentación del LogFix 60 — , por ejemplo, con un SpaltFix— pueda continuar de forma continua, incluso si el proceso de cribado tiene que interrumpirse momentáneamente, por ejemplo, porque el depósito que se va a llenar está lleno. La ventaja: Menos paradas, mayor rendimiento y un flujo de trabajo fluido y continuo que ahorra tiempo y aumenta la eficiencia de toda la planta. Una válvula de retención permite regular el caudal y sirve para ajustar la intensidad de cribado de los leños. El efecto de la válvula antirretorno se puede ajustar mediante el contrapeso regulable. Para la alimentación mediante pala, las paredes macizas de la tolva de llenado están reforzadas adicionalmente en su parte superior mediante rebordes y tubos perfilados. La inclinación de la pared está diseñada de tal forma que se garantiza en todo momento que los leños se deslicen de forma fiable. Las chapas de refuerzo adicionales en las esquinas garantizan que tampoco allí queden leños.

Lanzamiento preciso de los leños

Un tobogán situado al final de la superficie de cribado se encarga de la expulsión y la transferencia limpia de los leños limpios, por ejemplo, al tambor de llenado de una máquina PackFix. Por un lado, el canal tiene forma de peine, lo que le permite adaptarse perfectamente a la forma de los discos de cribado del eje de cribado. De este modo se evita que los leños se atasquen entre el eje de cribado y la rampa, o que los trozos de madera demasiado grandes puedan pasar por ella.

Desvío central de los Spreißel

La tolva para residuos garantiza un lugar de trabajo limpio, ya que, gracias a su forma de embudo, los residuos cribados se recogen debajo del LogFix. Estos pueden caer en un contenedor facilitado por el cliente o ser transportados mediante una cinta transportadora situada debajo. ¡El acceso a la zona de descarga y, por lo tanto, a los ejes de cribado situados debajo de la máquina no está protegido! Dadas las diversas posibilidades que existen para recoger los leños (contenedores de recogida, uso de una cinta transportadora), el cliente debe proteger esta zona con un sistema de seguridad de acceso para garantizar el funcionamiento.

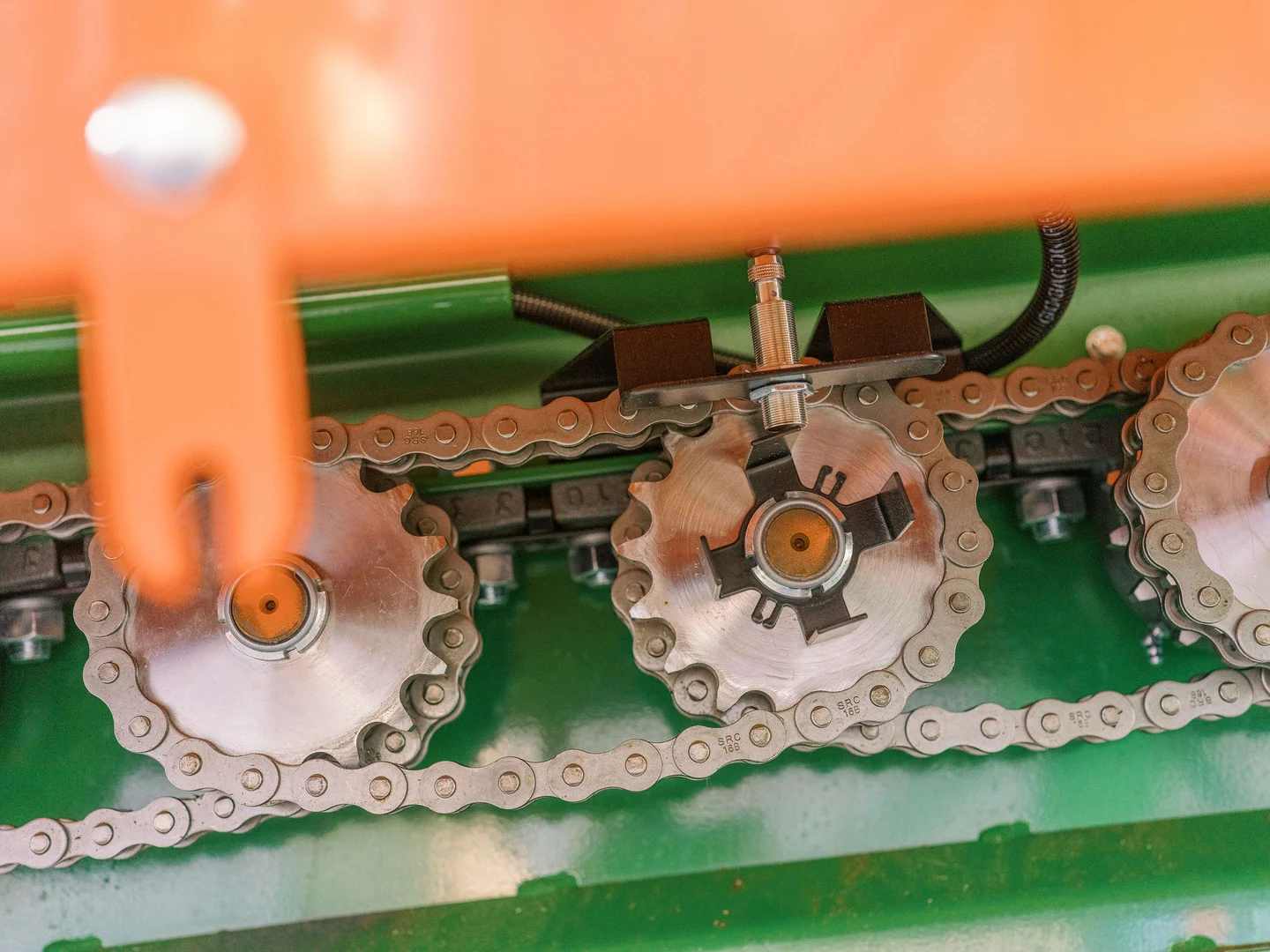

Accionamiento eléctrico con mando a distancia por radio y control de rotación

El motor eléctrico funciona de forma silenciosa y puede alimentarse con electricidad procedente de fuentes renovables. Esta solución contribuye a reducir la contaminación atmosférica y no genera gases de escape nocivos en su entorno de trabajo. El motorreductor está montado directamente sobre el eje de la criba y fijado de forma segura mediante una chapa de par. De este modo, se evita el uso de elementos de transmisión adicionales, lo que reduce el desgaste y simplifica considerablemente el mantenimiento. La protección integrada del motor garantiza una larga vida útil, ya que protege contra la sobrecarga térmica. Un inversor de fase permite corregir fácilmente el sentido de giro. Un sensor supervisa constantemente el movimiento giratorio de los ejes de cribado, lo que garantiza la máxima seguridad de funcionamiento. Si se detecta un bloqueo, los rodillos retroceden primero durante unos tres segundos y, a continuación, vuelven a avanzar. Si el bloqueo se produce también al dar marcha atrás, los rodillos avanzan unos tres segundos. Si el bloqueo no se resuelve de inmediato, el sistema repite automáticamente el ciclo de avance y retroceso hasta tres veces. A continuación, el sistema automático apaga la máquina e indica este estado mediante la luz de aviso roja situada en el armario de control. En este caso, hay que eliminar el bloqueo manualmente. Además, la propulsión eléctrica ofrece un ahorro considerable en los costes en comparación con los motores de combustión tradicionales. El bajo consumo energético del motor eléctrico reduce los costes de funcionamiento; además, el sistema de propulsión eléctrico es fácil de mantener. Esto reduce los costes de mantenimiento, aumenta el tiempo de funcionamiento de la máquina y disminuye la necesidad de reparaciones y piezas de recambio, lo que a largo plazo se traduce en más ventajas económicas.

Accesorios

  • De serie
  • Opcional
  • No es posible
N.º de artículo Descripción E3-400 PS Peso propio
F0004071
Marco de montaje
Con púas en forma de peine para un resultado óptimo de limpieza, desmontables individualmente. Consta de un marco de montaje, 18 púas con resorte y material de fijación.
 240 kg
F0004033
Cinta transportadora con rampa
Para una altura de descarga de 1000 mm, caudal máximo de 15-20 srm/h. Consta de una rampa con tiras de goma de frenado y 2 patas con bases regulables.
 180 kg
