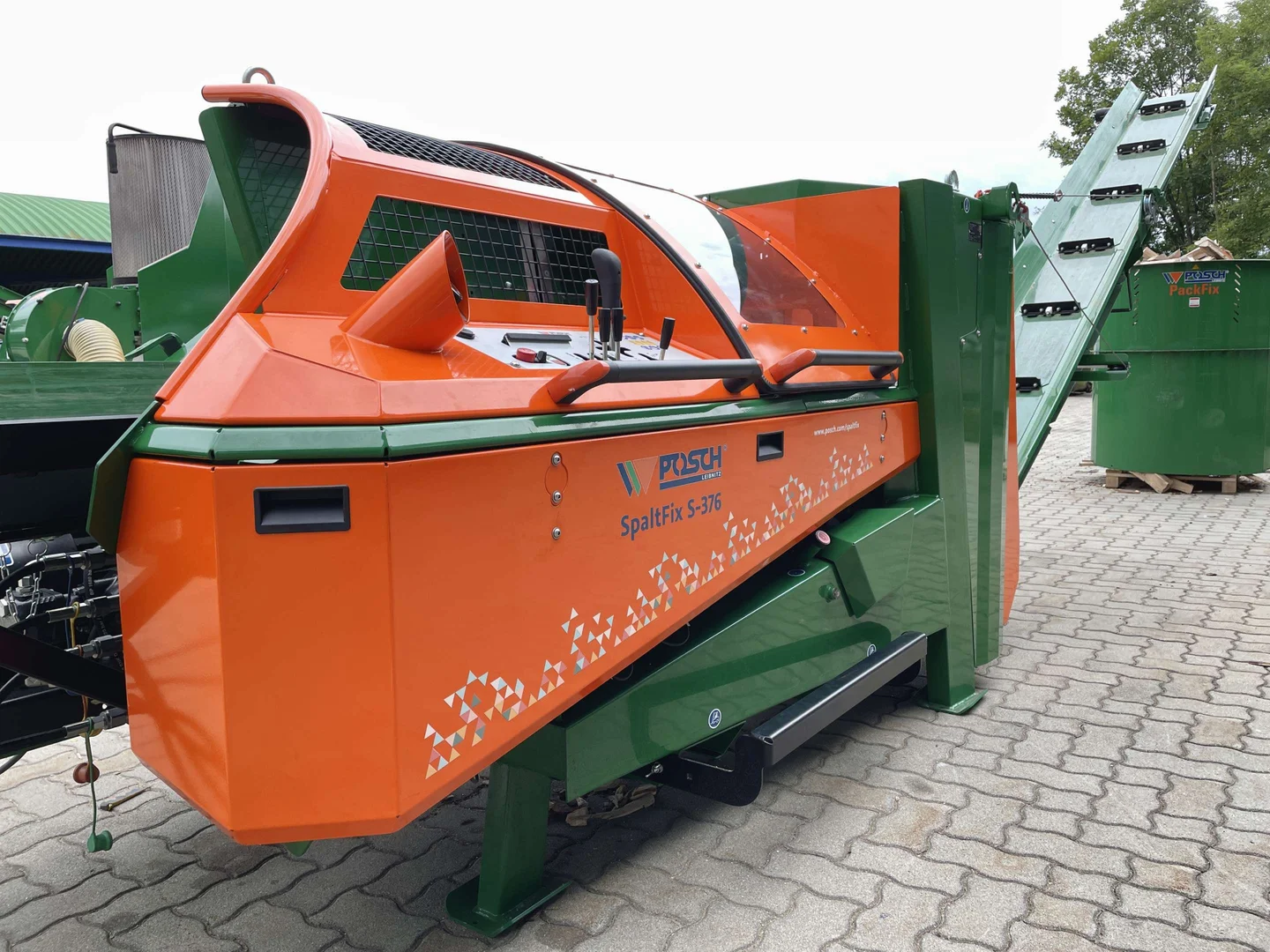

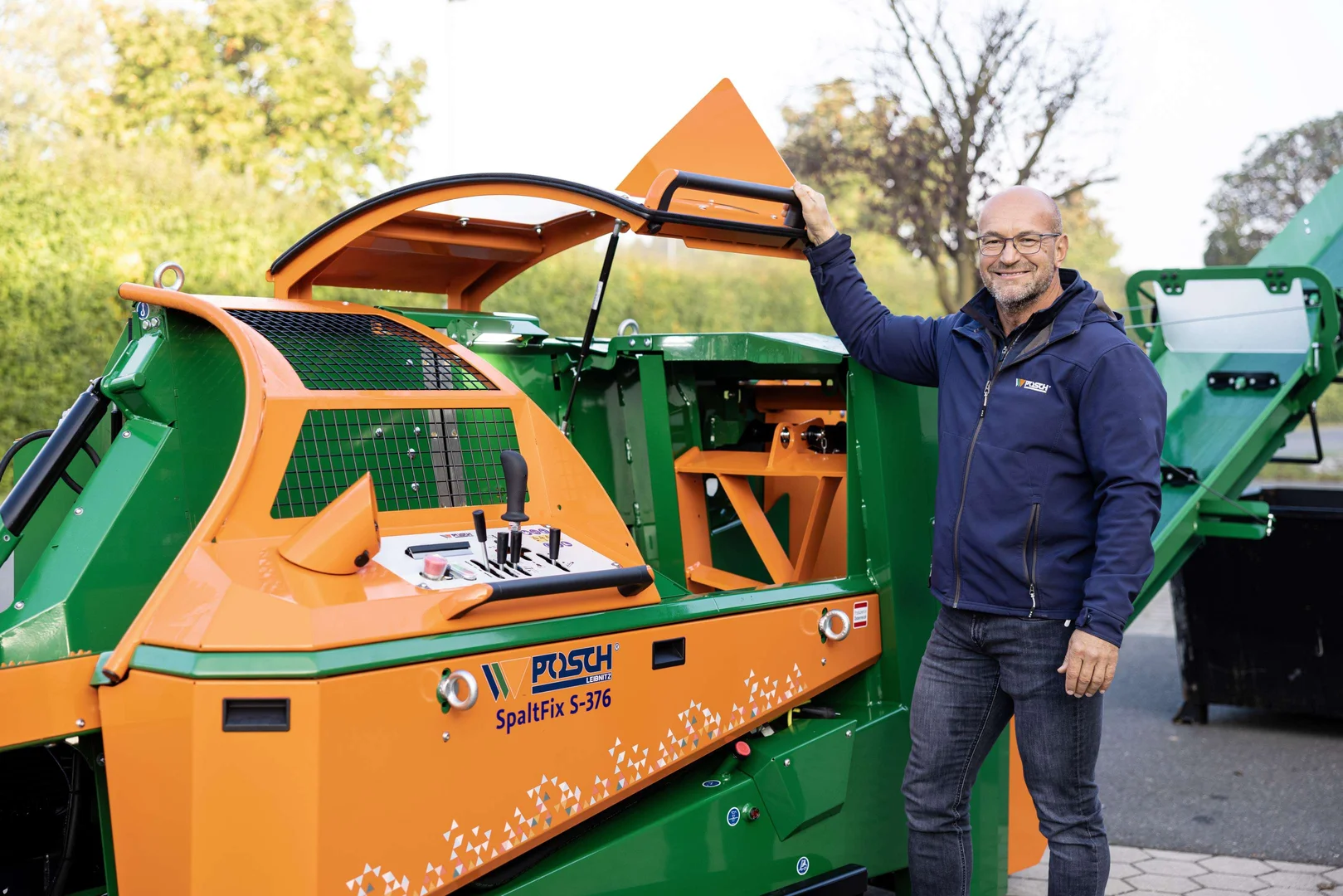

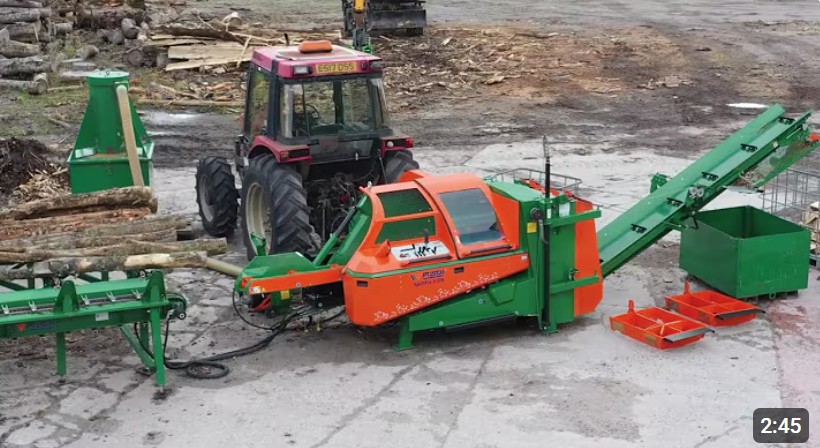

SpaltFix S-376

La bascule de scie est massive, équipée de deux roulements à billes et fabriquée en acier à grain fin de haute qualité – pour une stabilité maximale, un fonctionnement silencieux et une longue durée de vie – même en cas de sollicitation continue. L'avance de la lame de scie en Widia de 900 mm de diamètre s'effectue de manière puissante et contrôlée grâce à un vérin hydraulique. La tension de la transmission par courroie trapézoïdale à 4 gorges peut être réglée rapidement et facilement grâce à une plaque de réglage pratique dotée de deux vis de tension et d'un capot de protection facile à ouvrir – sans grand effort. Pour garantir une transmission fiable de la puissance, l'arbre de scie massif (diamètre de 45 mm) est monté sur deux paliers robustes en fonte. Deux ressorts de rappel assurent le retour automatique de la lame de scie : rapide, sûr et ne nécessitant que peu d'entretien. Pour plus de stabilité et un meilleur guidage pendant la coupe, deux guides latéraux réglables en bois sont intégrés, qui stabilisent la lame de scie de manière fiable. À l'endroit où la lame de scie circulaire en Widia pourrait entrer en contact avec le châssis de la machine, des inserts en aluminium sujets à l'usure sont installés pour protéger la lame ; ceux-ci peuvent être facilement remplacés si nécessaire. Pour le remplacement de la lame de scie, l'outil adapté est fourni de série et est fixé à la machine, à portée de main.

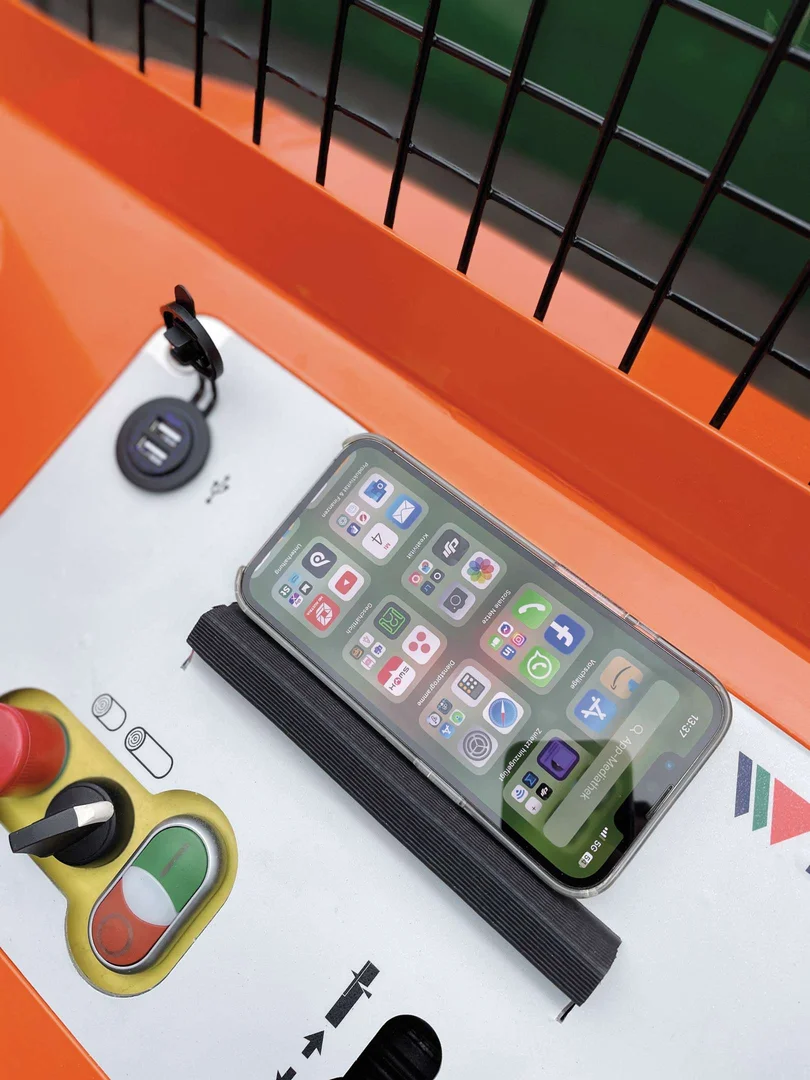

L'unité de commande moderne est équipée d'un écran haute résolution permettant d'afficher les informations relatives à la machine et de modifier divers paramètres du système. Une molette dotée d'une fonction d'appui et tactile (TouchEncoder) permet d'accéder rapidement et facilement aux options de menu suivantes : Affichage des données de fonctionnement : - vitesse de rotation de la lame de scie, - compteur d'heures journalières (réinitialisable), - compteur d'heures total, - température de l'huile hydraulique, - « Secure Mode » : Le capot de protection au-dessus de la zone de fente ou le couvercle de la lame de fente est ouvert, - « Secure Mode Open » : Le bouton d'arrêt d'urgence a été actionné, le couvercle d'entretien peut être ouvert, - Détection du sens de rotation pour éviter un sens de rotation incorrect du moteur électrique, - Version du logiciel. Affichage et réglages : - Indicateur de pression hydraulique avec pression maximale réglable pour protéger l'installation, - Retard de coupe pour un flux de travail continu, même avec des bois plus fins, - Sélection de l'essence de bois pour optimiser la fonction SawControl. Affichage et options de réglage pour les équipements optionnels disponibles : - Réglage automatique des lames (activable et désactivable), - Affichage de la longueur des tronçons, - Compteur journalier en mètres cubes (réinitialisable), - Compteur total en mètres cubes, - Compteur journalier en mètres cubes en vrac (réinitialisable), - Compteur total en mètres cubes en vrac avec réglage du coefficient de conversion.

Afin que vos morceaux de bois soient positionnés de manière optimale pour le fendage après leur introduction, le canal de fendage est conçu avec une inclinaison de 10°. Ainsi, le bois se trouve automatiquement dans la bonne position et ne bascule pas. De plus, des inserts de haute qualité pour les bacs de séparation, dotés de plaques d'amortissement absorbant l'énergie, sont installés. Celles-ci réduisent efficacement le rebond des morceaux de bois et empêchent de manière fiable les petits morceaux de basculer ou de glisser dans le canal de fendage. L'opérateur doit ainsi intervenir manuellement moins souvent dans le processus de fendage, ce qui permet de gagner du temps tout en renforçant la fiabilité du processus et en améliorant le confort d'utilisation.

Un simple mouvement du joystick suffit pour lancer le processus de fendage automatique. La fonction Autospeed intégrée au bloc de vannes Compact adapte de manière entièrement automatique la vitesse de fendage à la force de fendage requise, pour une efficacité maximale à chaque opération de fendage. Grâce à la commande intelligente dotée de trois capteurs intégrés (sans éléments de commutation mécaniques), la gestion du cycle s'effectue de manière entièrement électronique, sans aucun réglage manuel ni remplacement de composants sujets à l'usure. La pièce de pression avance automatiquement jusqu'à la lame de fendage, fend le bois, puis revient d'elle-même à sa position initiale – avec précision, fiabilité et un entretien minimal. Pour les morceaux de bois plus courts ( , par exemple, d'une longueur de 25 cm ou moins), il est possible d'activer la fonction de course courte à l'aide d'un commutateur rotatif situé sur le pupitre de commande. La course d'écartement est ainsi limitée à 40 cm, ce qui réduit considérablement la durée du cycle – une solution idéale pour gagner en performance et réaliser un gain de temps notable. Si la course de fendage est réduite, des morceaux de bois fendus restent parfois dans la zone de la lame et empêchent le réglage de la lame de fendage vers le bas. Pour régler la hauteur, il faut effectuer une course complète de fendage afin que la lame puisse à nouveau bouger librement. Pour gagner encore en efficacité avec des pièces de bois courtes, il est également possible de régler la longueur de course courte : En déplaçant la position du capteur, il est possible de réduire individuellement la course, ce qui permet un gain de temps maximal tout en conservant une qualité de découpe constante. Disponible en option : Le réglage automatique des lames avec mesure intégrée du diamètre du tronc. Le diamètre est mesuré automatiquement à chaque section. Si un écart de 3 cm ou plus est détecté, le système déclenche automatiquement une course complète de fendage, sans aucune intervention de l'opérateur.

La butée longitudinale réglable permet d'obtenir des bûches de même longueur, sans avoir à vérifier constamment les repères de mesure. Associé au système de levage hydraulique, le butoir est automatiquement éloigné du tronc avant la coupe afin d'éviter tout coincement de la scie ou du bois. La butée se règle sans outil et en quelques secondes sur 20, 25, 30, 33, 35, 40, 45 ou 50 cm. La longueur de coupe souhaitée peut ainsi être ajustée à tout moment en toute flexibilité, sans aucune perte de temps. Pour les chutes trop courtes qui n'atteignent pas la butée, des repères de longueur bien visibles sont indiqués sur la paroi arrière, à gauche de la lame de scie. Ainsi, même le dernier tronçon est aligné manuellement avec facilité et précision, ou coupé à la longueur souhaitée.

Grâce à un système hydraulique optimisé, équipé d'une puissante pompe à trois étages en fonte grise, deux circuits hydrauliques distincts peuvent fonctionner simultanément et de manière efficace. Ainsi, pendant le fendage, d'autres fonctions – comme le sciage simultané – peuvent être effectuées sans problème et sans perte de puissance. Un bloc de vannes compact, peu encombrant et doté de la fonction Autospeed intégrée, assure un ajustement automatique de la vitesse de la fendeuse, réduit la durée du cycle et augmente ainsi la productivité. Grâce aux canaux intégrés, le risque de fuite est considérablement réduit, ce qui permet non seulement d'améliorer la sécurité de fonctionnement, mais aussi de minimiser les besoins en maintenance. Le bloc de vannes multiples intégré, doté de fonctions supplémentaires et associé à une commande par joystick, permet en outre une commande précise de toutes les fonctions hydrauliques, de manière intuitive et confortable. Un filtre de retour de haute qualité protège efficacement l'ensemble du système contre les impuretés et contribue ainsi de manière décisive à la longévité de tous les composants. Quatre raccords hydrauliques garantissent en outre une flexibilité maximale, permettant de raccorder rapidement et facilement les convoyeurs longitudinaux et transversaux disponibles en option. Afin de faciliter les opérations de maintenance, tous les composants hydrauliques sont étiquetés et répertoriés de manière claire dans le schéma hydraulique ainsi que dans la liste des pièces de rechange.

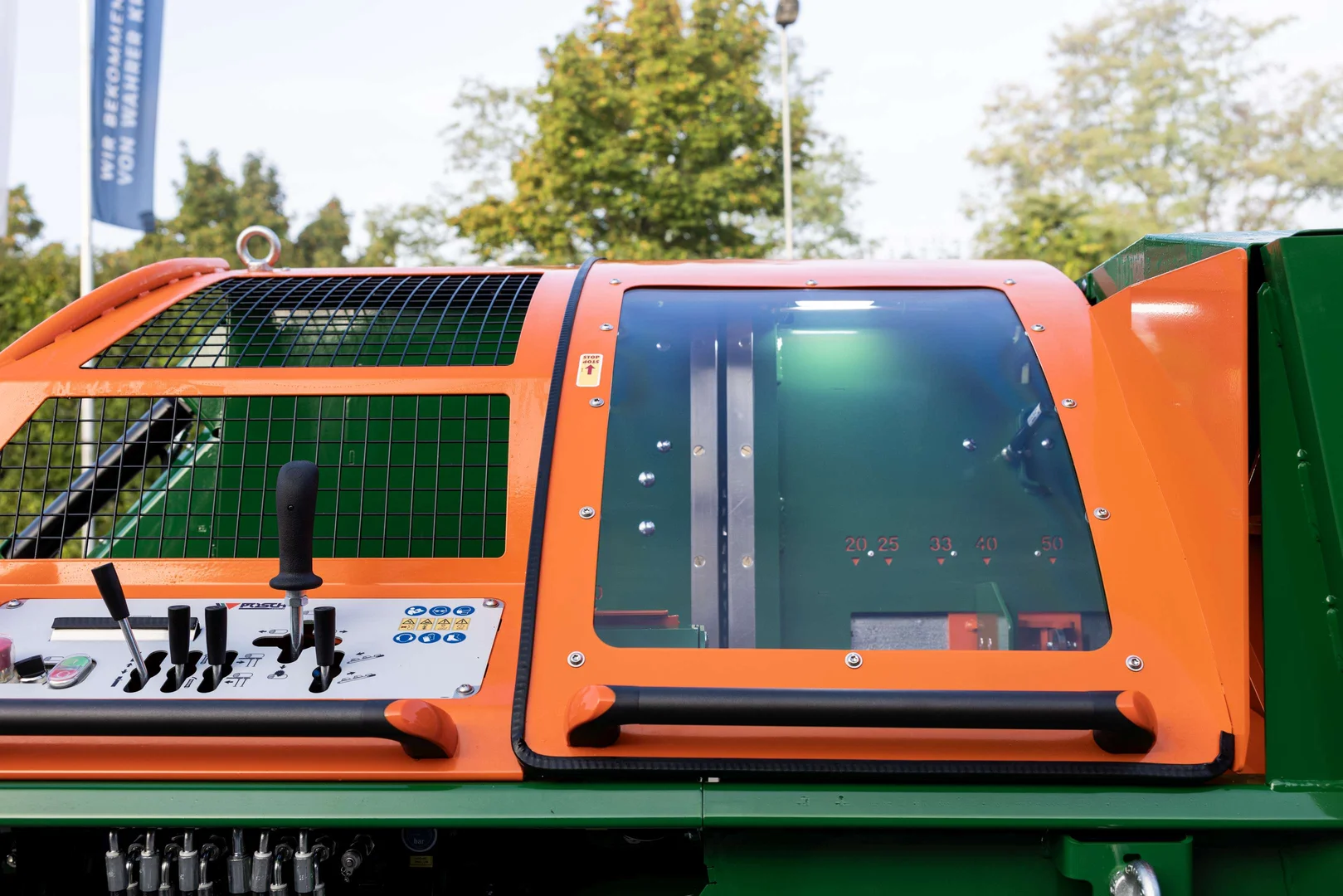

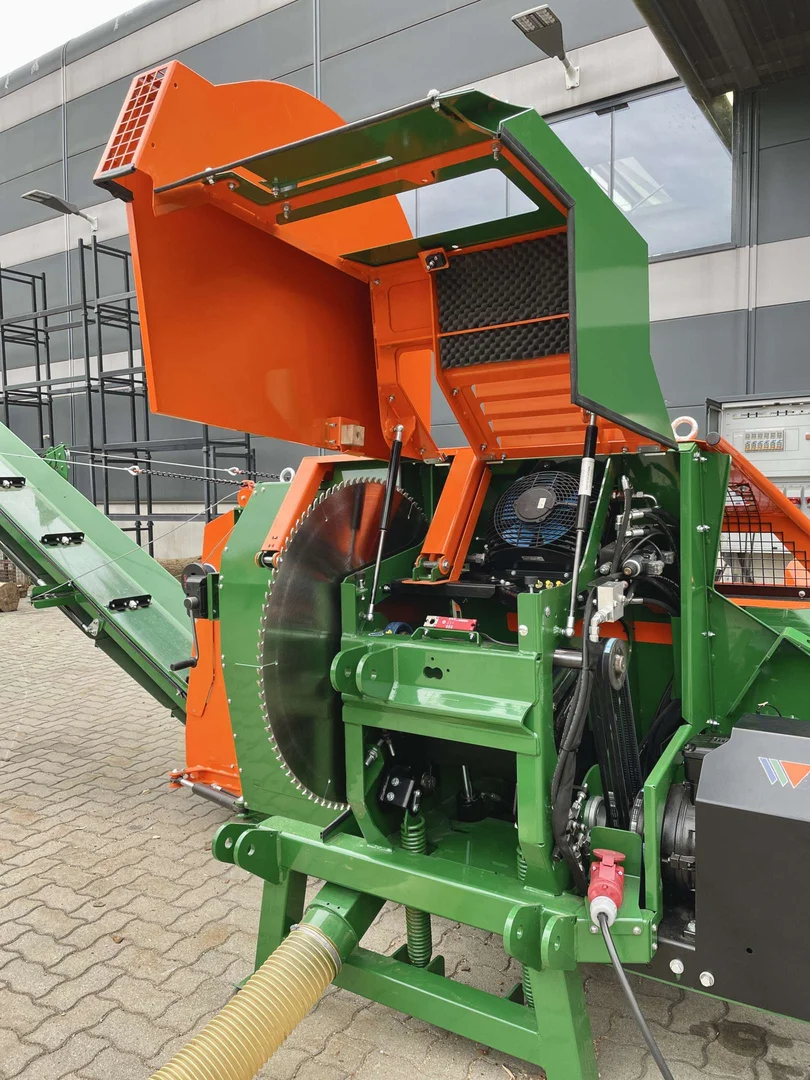

Le grand capot de protection situé au-dessus de la zone de fente permet d'accéder facilement et sans outil à la pièce de pression ainsi qu'à la butée longitudinale réglable. Grâce à un ressort à gaz intégré, le couvercle s'ouvre facilement et reste bien en place en position ouverte. Une vitre en polycarbonate de 8 mm d'épaisseur offre une bonne visibilité sur la zone de travail, protège des copeaux et garantit en même temps une sécurité optimale au travail. Afin de garantir une manipulation ergonomique, le point de pivotement du capot de protection a été placé de telle sorte que celui-ci bascule vers le haut lors de l'ouverture, plutôt que vers l'opérateur. De plus, la position du ressort à gaz peut être réglée individuellement, ce qui permet d'adapter l'ouverture à la taille de l'utilisateur. Le capot situé au-dessus de la lame de coupe peut également être facilement relevé pour permettre le remplacement de la lame. Le couvercle de protection situé au-dessus de la zone d'écartement ainsi que le capot du couteau d'écartement sont tous deux équipés de fins de course de sécurité : Lorsqu'un capot est ouvert, tous les mouvements dangereux de la machine s'arrêtent automatiquement. Pour faciliter et accélérer l'entretien, un grand capot de protection, s'ouvrant sans outil, est situé à l'arrière de la machine. Derrière, tous les composants essentiels, tels que la lame de scie, la courroie trapézoïdale, la transmission, les points de graissage et le radiateur d'huile, sont facilement accessibles. Un interrupteur de fin de course de sécurité intégré avec dispositif de verrouillage empêche toute ouverture du capot lorsque la lame de scie est en marche, garantissant ainsi une sécurité maximale pendant le fonctionnement.

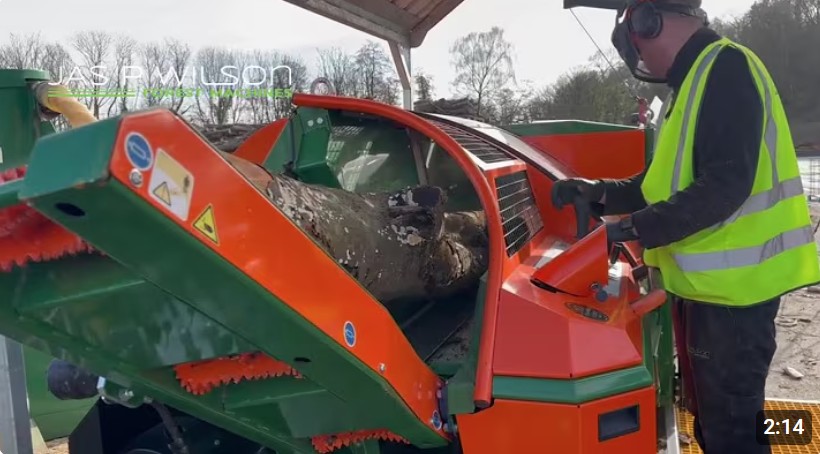

Le dispositif de maintien maintient fermement le tronc contre la paroi arrière de la zone de sciage, juste devant la lame de scie. Le bois reste ainsi solidement maintenu tout au long du processus de sciage. Monté sur un support pivotant dans la zone d'alimentation, le dispositif de maintien se ferme automatiquement à l'aide d'un vérin hydraulique avant le sciage et maintient le tronc fermement en exerçant une pression uniforme. Des crans robustes au niveau de la surface d'appui offrent un maintien supplémentaire et empêchent efficacement le bois de tourner ou de glisser. Résultat : Pas de glissement, pas de jeu, des temps de coupe nettement plus courts – et donc une exploitation optimale du diamètre de coupe maximal.

Afin de pouvoir scier des morceaux de bois plus courts avec précision et en toute sécurité, sans qu'ils ne basculent dans le canal de coupe lors de l'avance, le volet hydraulique est automatiquement relevé à l'aide du joystick dès que l'avance de la scie est activée. Elle sert ainsi de support supplémentaire pour les troncs. Lorsque l'avance de la scie est activée, le volet à bois bascule automatiquement vers le bas, ce qui réduit le risque de coincement pendant la coupe, notamment avec des troncs de bois tordus. Une fois le sciage terminé, le morceau de bois tombe directement dans le canal de fendage par gravité.

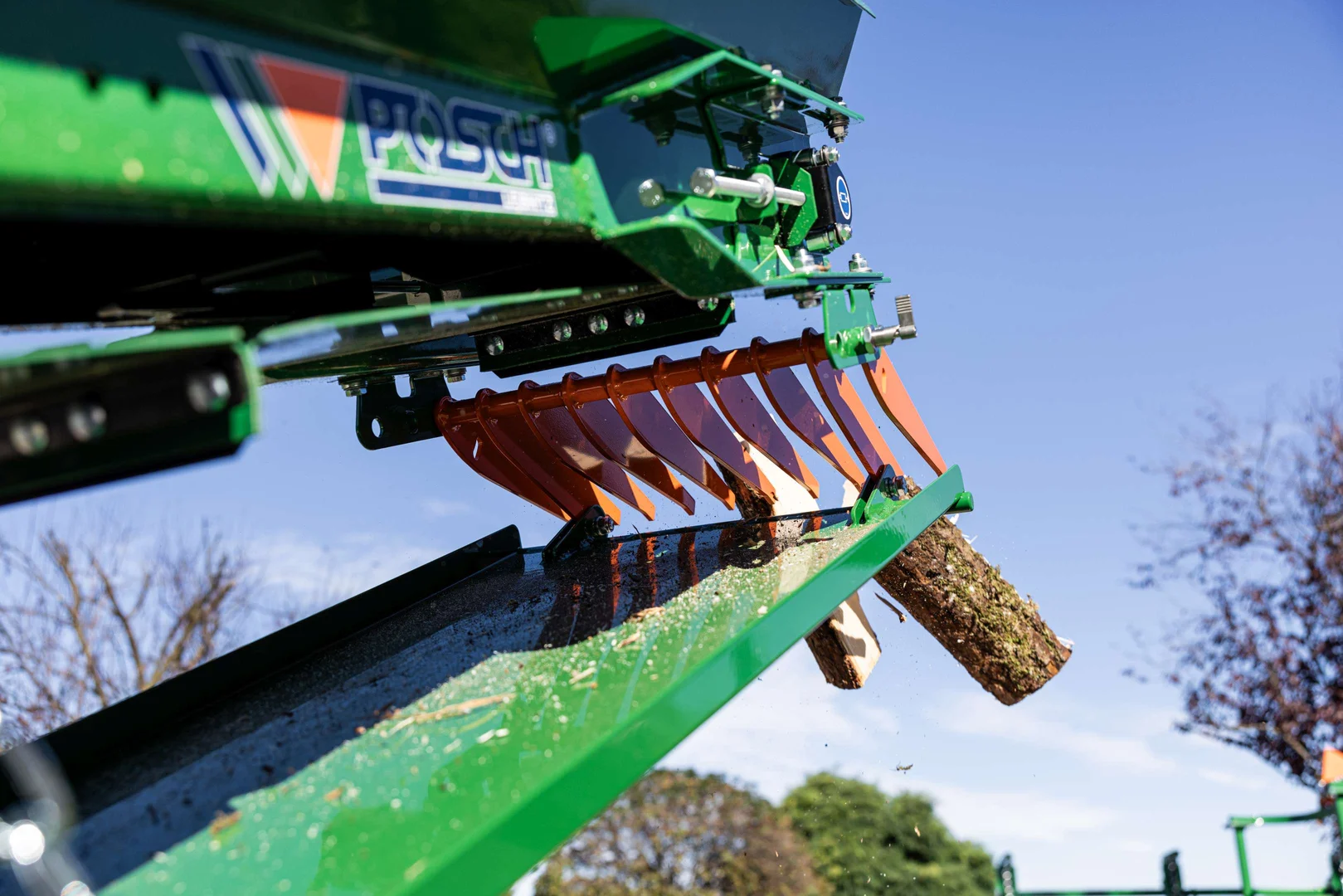

Disponible en option pour le convoyeur articulé de 4 ou 5 mètres, cette version permet une inclinaison hydraulique du convoyeur de 12° vers la gauche ou vers la droite. En fonction de la longueur de la sangle, la plage de réglage latéral est de ± 0,7 m (pour 4 m) ou de ± 0,9 m (pour 5 m). La fonction de pivotement peut être pleinement exploitée quelle que soit la longueur des bûches et permet d'ajuster de manière flexible la direction d'éjection, par ex , pour remplir uniformément des conteneurs ou des remorques de grande taille, ou pour passer d'un conteneur à l'autre sans avoir à les repositionner. La commande s'effectue facilement à l'aide d'un levier situé directement sur le pupitre de commande.

Afin de réduire la fréquence des changements de lames, des lames de fendage MULTI sont disponibles dans différentes combinaisons de nombre de lames, pour un traitement efficace de bûches de diamètres variés. Cela permet de couper en deux les petits diamètres entre les sections, de diviser les diamètres moyens en 3 ou 4 parties selon le modèle de couteau, et de diviser les diamètres plus importants en 6 ou 7 parties, le tout sans changer de couteau ! Dans le cadre massif de la lame, les tranchants sont disposés en quinconce dans le sens de la fendage, de sorte qu'ils ne fendent pas simultanément. Le tranchant vertical fend le morceau de bois avant que celui-ci ne rencontre les autres tranchants latéraux. Cela permet de réduire considérablement la force de fendage nécessaire. Entre les deux parties de la lame de fendage, le tranchant principal vertical fend également les morceaux de bois les plus fins en deux. Toutes les lames principales et latérales sont à double tranchant, ce qui permet au processus de fendage de mieux suivre le sens des fibres et réduit ainsi la formation d'éclats. La conception ingénieuse du châssis empêche le bois de se coincer entre la lame et le châssis de la machine. Cela permet d'éviter les blocages et de garantir que la lame du cadre reste réglable en hauteur à tout moment. La lame de fendage est équipée de quatre plaques en laiton et de deux blocs en plastique, ce qui lui assure un guidage optimal dans le châssis de la machine. Grâce au réglage hydraulique des couteaux, le système MULTI-Messer sélectionne la partie de couteau adaptée au diamètre du tronc et au nombre de bûches. Grâce à un point de levage intégré, la lame de fendage MULTI peut être remplacée facilement après avoir simplement desserré la fixation sur le vérin de réglage de la lame à l'aide d'un outil de levage.

La fonction SawControl intégrée surveille en temps réel la vitesse de rotation de la lame de scie grâce à un capteur situé directement sur l'arbre de la scie et régule automatiquement l'avance. Un voyant lumineux situé sur le pupitre de commande indique si la vitesse de rotation de la lame de scie se situe ou non dans la plage optimale. Une vitesse de rotation minimale doit être atteinte avant même de pouvoir démarrer la coupe. Si la vitesse de rotation descend en dessous de cette valeur limite pendant le sciage, l'opération est automatiquement interrompue. Dans le même temps, la lame de scie est légèrement tirée vers l'arrière par des ressorts de rappel, ce qui permet à la vitesse de rotation de remonter rapidement et à l'opération de sciage de se poursuivre automatiquement. En revanche, si la vitesse de rotation maximale autorisée est dépassée, la machine s'arrête. Cela permet d'éviter de manière fiable toute surcharge de la scie, de garantir la sécurité de fonctionnement et de prolonger la durée de vie de la machine.

Système électronique de commande conforme aux normes industrielles, avec une tension de commande unique de 24 V et les fonctions suivantes : - Surveillance de la vitesse de rotation de la lame de scie et régulation de l'avance de la scie (« SawControl »). Cela permet d'éviter les pics de puissance ou les surcharges de la scie. - Surveillance du circuit de sécurité : Les dispositifs de protection s'ouvrant sans outil sont équipés d'un interrupteur de fin de course de sécurité, pour un confort et une sécurité d'utilisation optimaux. - Commande du fendeur via une électrovanne : Trois capteurs détectent la position de la pièce à presser : Rentré, position de course courte et sorti. Fonctionnement à faible usure, car aucun composant mécanique n'est installé. - Surveillance continue par capteurs des paramètres clés du système, tels que la pression, la température de l'huile, la vitesse de rotation de la lame de scie ; alerte sur le pupitre de commande en cas de dépassement des valeurs limites et arrêt en cas de surcharge. - Réglage automatique de la lame de fendage avec estimation du volume de bois en option : Une fois le diamètre du tronc déterminé automatiquement à l'aide de capteurs, la lame de fendage se positionne automatiquement au centre de chaque morceau de bois. Cela permet d'obtenir une qualité de bois toujours homogène. La communication avec le système de commande s'effectue via le TouchEncoder. Afin de faciliter les opérations de maintenance, tous les composants électriques sont étiquetés et répertoriés de manière claire dans le schéma électrique ainsi que dans la liste des pièces de rechange.

Grâce à leur conception bien pensée, les poulies à courroie trapézoïdale se trouvent à l'extérieur du châssis de base du SpaltFix. Cela permet de remplacer les courroies trapézoïdales facilement et sans avoir à les enfiler laborieusement.
