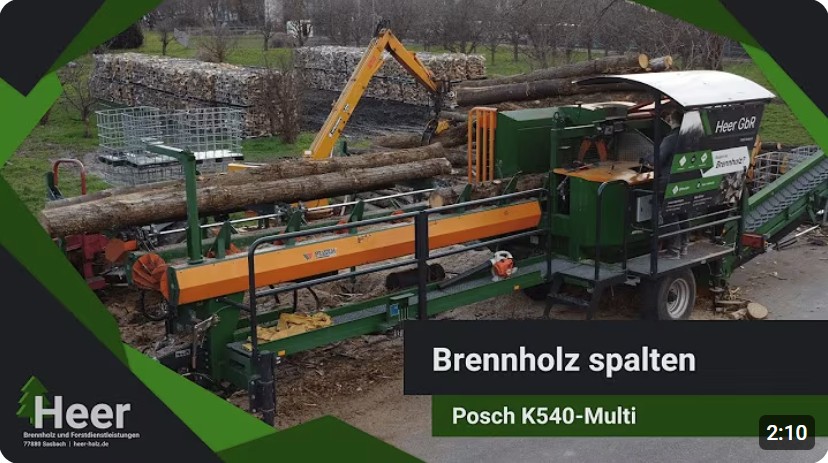

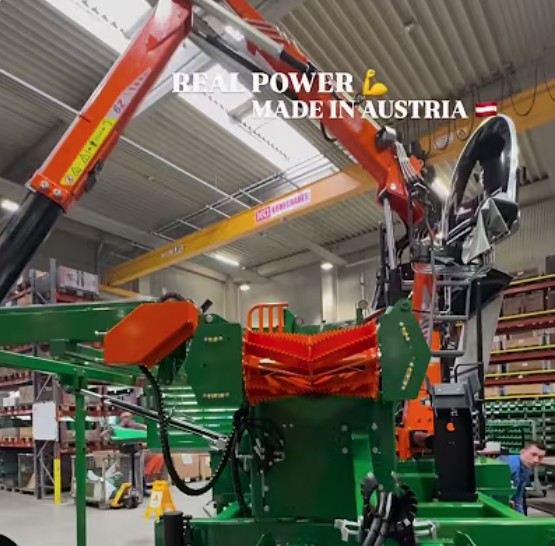

Spaltfix K-540 Multi

Etter langstrakstransportøren sørger fire koniske innføringsvalser med kulelager i maskinrammen for en pålitelig fremføring av trestammen frem til sageenheten. De robuste valsene er koblet sammen med slitesterke kjeder, og innebygde kjedestrammere opprettholder spenningen automatisk – helt uten manuell etterjustering. En kraftig hydraulikkmotor driver systemet, mens solide lagre sikrer kontinuerlig drift med lite slitasje og lite vedlikehold. En karformet platering mellom valsene sikrer optimal sentrering av trestammen og hindrer i stor grad at urenheter trenger inn under maskinen. To innebygde avledningsplater sørger for en kontrollert avledning av eventuelt barkavfall og beskytter samtidig hydraulikktanken og komponentene under mot forurensning. For å unngå skader forårsaket av stammefremføringen sørger en innebygd hydraulikkventil for at innføringsvalsene først aktiveres når sagbladet befinner seg i sin definerte startposisjon.

For maksimal skjæreytelse, presis styring og rene, raske kutt er SuperCut-hogstmaskinens sagaggregat montert. Den har en kraftig skråakslet motor som sørger for pålitelig drivkraft. Den hydrauliske sverdklemmen og kjedespenningen skjer automatisk – men kun når beskyttelsesdekselet er lukket. En innebygd hydraulisk sylinder med tannstang sørger for en jevn sagfremføring til enhver tid. Sagkjeden smøres kontinuerlig ved hjelp av en stempelpumpe gjennom hele sagbladets svingbevegelse. Dette reduserer slitasjen og forlenger levetiden til sverdet og kjeden. En romslig kjedeoljetank gjør det mulig å kjøre lenge uten å måtte fylle på. En egen hydraulikkrets for sageenheten sørger for økt ytelse og effektivitet. Dette gjør at sagfunksjonen også kan brukes samtidig som kuttingen pågår. Sagkjeden kan skiftes raskt og uten verktøy. Når kjeden og de to festeskruene er fjernet, kan sverdet byttes ut uten problemer. Drivhjulet skiftes enkelt ut ved å løsne bare én festeskrue. Sagingen startes enkelt ved hjelp av joysticken i betjeningspanelet. For å oppnå optimal skjæreytelse kan trykket og hastigheten på sagens fremføring tilpasses individuelt til de aktuelle bruksforholdene ved hjelp av to innstillingshjul på betjeningspanelet.

Det solide trykkstykket med integrert dobbeltsylindersystem og en kløvekraft på 35 t sørger for en kraftig og jevn fremføring av treverket mot MULTI-kløvekniven. Trykkplaten har en sklisikker overflate og sikrer dermed at trestammen ligger sikkert på plass under kløvingen. For å sikre maksimal holdbarhet og minimalt slitasje glir trykkstykket langs føringsskinnen på solide messingføringer. Føringene kan enkelt vedlikeholdes via en lett tilgjengelig sentral smøreliste. Skruet fast i stedet for sveiset – slik at spaltekaret med føringsskinne kan skiftes ut ved behov.

Med bare én bevegelse med joysticken starter den automatiske spaltingsprosessen. Dobbeltsylindersystemet og Autospeed-funksjonen registrerer hvor mye spaltkraft som trengs, og justerer den nødvendige spalthastigheten helt automatisk. Dobbeltsylindersystemet sørger for en enda høyere tilbakekjøringshastighet for trykkstykket – dette sparer tid og øker produktiviteten ved hver spalting. Takket være en gjennomtenkt mekanisme skjer styringen av prosessen helt automatisk: Trykkstykket skyver stammen frem til MULTI-kløvkniven, kløver treet og går automatisk tilbake til utgangsposisjonen – presist, pålitelig og med lite vedlikehold. Den ekstra mekaniske betjeningsspaken gjør det mulig å starte kuttprosessen når som helst og avbryte den på en sikker måte ved behov. Den spesialformede kløvingsskålen sentrerer treet automatisk i kløvingskanalen – noe som gir rene og jevne resultater. For å sikre maksimal levetid er den delen av spaltekaret som utsettes for størst belastning, ved overgangen til MULTI-spaltekniven, utstyrt med utskiftbare, slitesterke stålplater. Tre innebygde manometre i betjeningsområdet gjør det mulig å overvåke trykkene i spaltesystemet kontinuerlig.

På betjeningspanelet er følgende elementer oversiktlig plassert: - Joystick for utløsning av kløveslag og hydraulisk knivjustering, - Joystick for styring av sag, trevippe og innmating, - Styrespak for manuell styring av kløveren, - Styrespak for betjening av transportbånd, manipulator og tverrtransportør, - To innstillingshjul for trykk og hastighet på sagfremføringen, - Trykknapp for maskinens stoppfunksjon; avhengig av drivtype finnes det en indikatorlampe for visning av sikkerhetskretsen, en trykknapp for anleggsstart samt en kuleventil for å slå Autospeed-funksjonen på og av. Fire innebygde manometre for overvåking av trykkforholdene i spaltesystemet og ved sagmotoren.

Autospeed-funksjonen velger automatisk den optimale spaltningshastigheten ved å ta hensyn til spaltningstrykket og veksle mellom de to fremføringshastighetene. På denne måten oppnås alltid optimal ytelse.

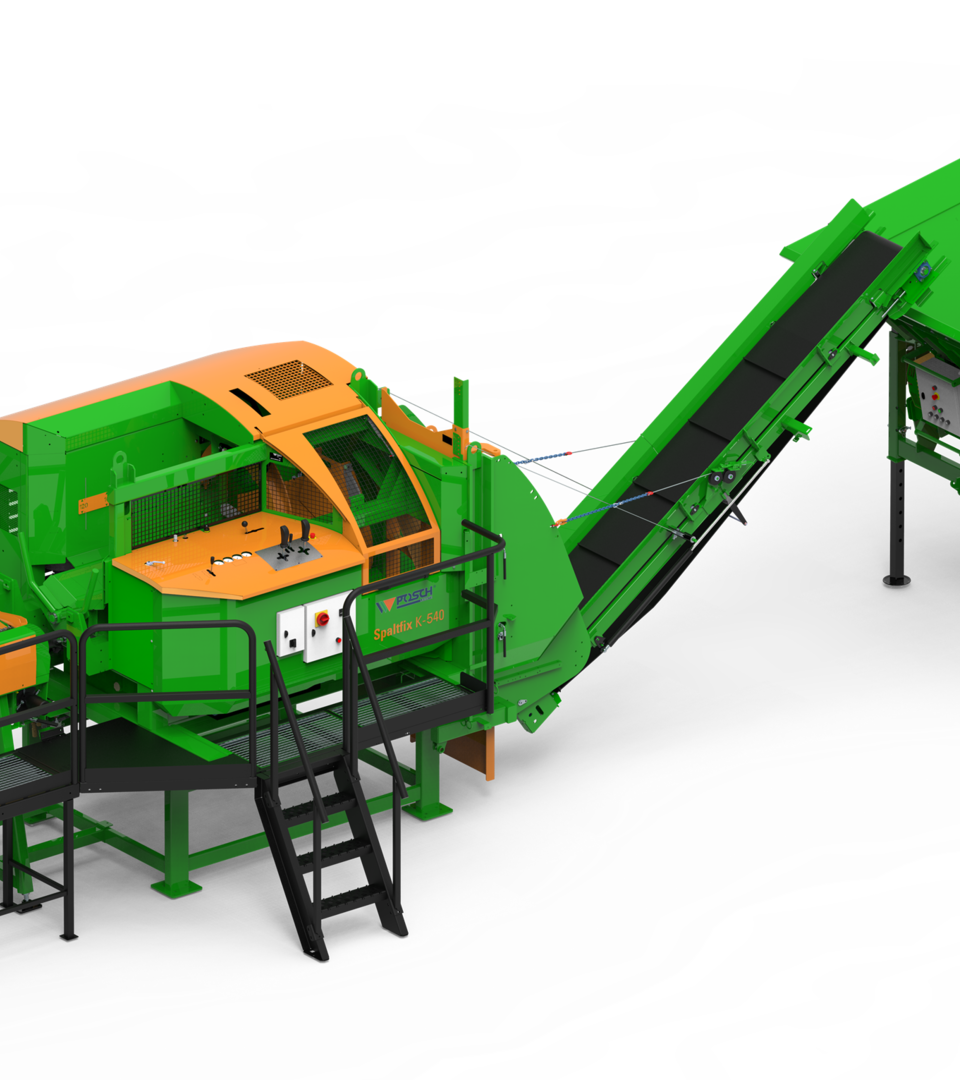

En plattform langs betjeningsstasjonen gjør det mulig å betjene anlegget på en komfortabel måte. Man kommer opp via en trapp med sklisikre trinn; sklisikre gitterplater på plattformens gulv sørger for sikkert fotfeste og enkel rengjøring, mens solide rekkverk gir ekstra beskyttelse.

MULTI-kløvekniver finnes i ulike kombinasjoner av antall vedkubber, tilpasset ulike tre-diametre. Avhengig av hvilken knivvariant som brukes, kan treavsnittet dermed kløves i 2, 4, 6, 8, 12, 15 eller 18 deler i én kløveprosess. Hovedskjæret er sveiset fast gjennom hele den solide knivrammen, noe som gir høy stabilitet. De øvrige skjærekanter er forskjøvet i spaltretningen, slik at de ikke spalter samtidig med hovedskjærekanten. Den gjennomgående vertikale skjærekanten spalter trebiten før den treffer de øvrige sideskjærene. Dette reduserer den nødvendige spaltkraften betydelig. Mellom de to delene av spaltkniven kutter den gjennomgående hovedskjærekanten også tynnere trestykker i to deler. I utførelsene av kløvkniven for 12, 15 eller 18 vedkubber sørger et ringformet ekstra skjæreblad bak de to hovedskjærebladene for at den sentrale delen av stammen skilles ut og samtidig kløves i fire deler. Vedklossene i den ytre delen blir samtidig halvert, noe som gir finere vedstørrelser. Alle hoved- og sideskjær er utformet med dobbeltskjær, slik at spaltingsprosessen bedre kan følge fiberretningen, noe som også gir færre splinter. Den gjennomtenkte rammekonstruksjonen forhindrer at treverket setter seg fast mellom kniven og maskinrammen. På denne måten unngås blokkeringer, og rammekniven kan justeres i høyden når som helst. To plastføringer sørger for optimal føring av MULTI-spaltkniven i maskinrammen. Takket være den hydrauliske knivjusteringen velges knivdelen fra MULTI-kniven, tilpasset stammediameteren og antall vedkubber. En måleskala for hver knivdel, som er godt synlig fra betjeningsplassen, gjør det enklere å sentrere kniven i forhold til treavsnittet, noe som gjør det mulig å oppnå optimal kvalitet på vedklossene. Takket være et integrert løftepunkt kan MULTI-spaltkniven skiftes ut ved å løsne festet på knivjusteringssylinderen og bruke et løfteverktøy.

For å sikre at stammen alltid kløves midt på og at man oppnår optimal trekvalitet, kan høyden på MULTI-kløvekniven enkelt justeres hydraulisk ved hjelp av en betjeningsspak på førerplassen. I tillegg kan man velge riktig knivdel fra MULTI-kniven ut fra stammediameteren og antall vedkubber. En måleskala for hver del av kniven, som er godt synlig fra betjeningsplassen, gjør det enklere å sentrere MULTI-kniven i forhold til treets diameter, som man på forhånd kan avlese via en annen måleskala på griperarmene.

Etter sagingen faller treavsnittet ikke direkte ned i spaltkanalen, men blir først liggende på trevippen. Når man beveger joysticken, svinger den hydrauliske trevippen mot klemområdet og fører trebiten kontrollert inn i klemkanalen. To trekkfjærer sørger for den automatiske tilbakeføringen. En sikkerhetsventil forhindrer overføring så lenge trykkstykket ikke befinner seg i utgangsposisjonen – og forhindrer dermed feilfunksjoner. For en spesielt skånsom overføring kan overføringshastigheten justeres individuelt ved hjelp av en innebygd spjeld. Dette minimerer risikoen for at den velter og reduserer behovet for manuell inngripen.

Den solide, justerbare treanslaget sørger for at tømmerstokkene blir like lange – uten at man hele tiden må passe på målmerkene. I kombinasjon med den hydrauliske avlastningsmekanismen trekkes anslaget automatisk bort fra stammen før kuttet, for å forhindre at sagen eller treverket setter seg fast. Gjennom den store vedlikeholdsåpningen kan anslaget justeres til 25, 30, 33, 40, 45 eller 50 cm ved ganske enkelt å løsne fire skruer. Takket være den innebygde markeringen av mulige lengder på seksjonene kan den ønskede lengden justeres. En fjærbelastet føringsplate av plast, som er dreielig montert direkte på treanslaget, sørger for optimal føring og bedre overføring av trebitene til kløvingsområdet. Dette minimerer risikoen for at den velter og reduserer behovet for manuell inngripen. For korte reststykker som ikke lenger kan holdes fast av griperen etter at de er ført frem til treanslaget, finnes det godt synlige lengdemarkeringer på bakveggen til venstre for sagaggregatet. På denne måten kan også den siste delen enkelt og nøyaktig justeres manuelt eller kuttes til ønsket lengde.

Takket være de fire separate hydraulikkretsene kan mange funksjoner, som skjæring, kløving og transport, utføres samtidig. Ved spalting registrerer dobbeltsylindersystemet og Autospeed-funksjonen hvor mye spaltkraft som trengs, og justerer spalthastigheten helt automatisk. Dobbeltsylindersystemet sørger for en enda høyere tilbakekjøringshastighet for trykkstykket – dette sparer tid og øker produktiviteten ved hver spalting. Den integrerte flerventilblokken med tilleggsfunksjoner, kombinert med to joystick-kontroller, muliggjør dessuten en presis betjening av alle hydraulikkfunksjonene – intuitivt og komfortabelt. Et trykkfilter med forurensningsindikator og to returfiltre beskytter hele systemet pålitelig mot forurensninger. En stor hydraulikktank med stort oljevolum og en oljekjøler som standardutstyr sørger for lav oljetemperatur, noe som reduserer slitasjen på hydraulikkomponentene og dermed forlenger levetiden – ideelt for profesjonell bruk. Fire hydrauliske koblinger gir den stasjonære maskinen større fleksibilitet, da de gjør det mulig å koble til de valgfrie lengde- og tverrtransportørene raskt og enkelt. For å lette vedlikeholdsarbeidet er alle hydraulikkomponenter merket og tydelig dokumentert både i hydraulikkdiagrammet og i reservedelslisten.

For å sikre enkel og ukomplisert vedlikehold er alle smørepunkter lett tilgjengelige uten at man trenger å demontere beskyttelsesdekslene, og de er gruppert med sentralsmørelister.

Smøringspunktene er fritt tilgjengelige eller lett tilgjengelige via sentralsmøringslister. Sagkjeden kan skiftes raskt og uten verktøy. Når kjeden og de to festeskruene er fjernet, kan sverdet byttes ut uten problemer. Drivhjulet skiftes enkelt ut ved å løsne bare én festeskrue. Hydraulikkomponentene, som oljefilter og hydraulikktank, er lett tilgjengelige via den store vedlikeholdsdøren når man skal skifte olje og filter. Messingføringene på trykkstykket til spaltemaskinen kan skiftes ut ved behov. Drivkjedene til hydraulikkmotorene på valse- og tverrtransportørene er enkle å stramme opp; rullekjedene mellom de enkelte innmatingsvalsene er utstyrt med innebygde kjedestrammere og opprettholder spenningen automatisk, helt uten manuell oppstramming. Ved hjelp av de lett tilgjengelige strammeskruene kan tverrtransportkjedene enkelt strammes opp ved behov.
