SpaltFix K-700 Vario

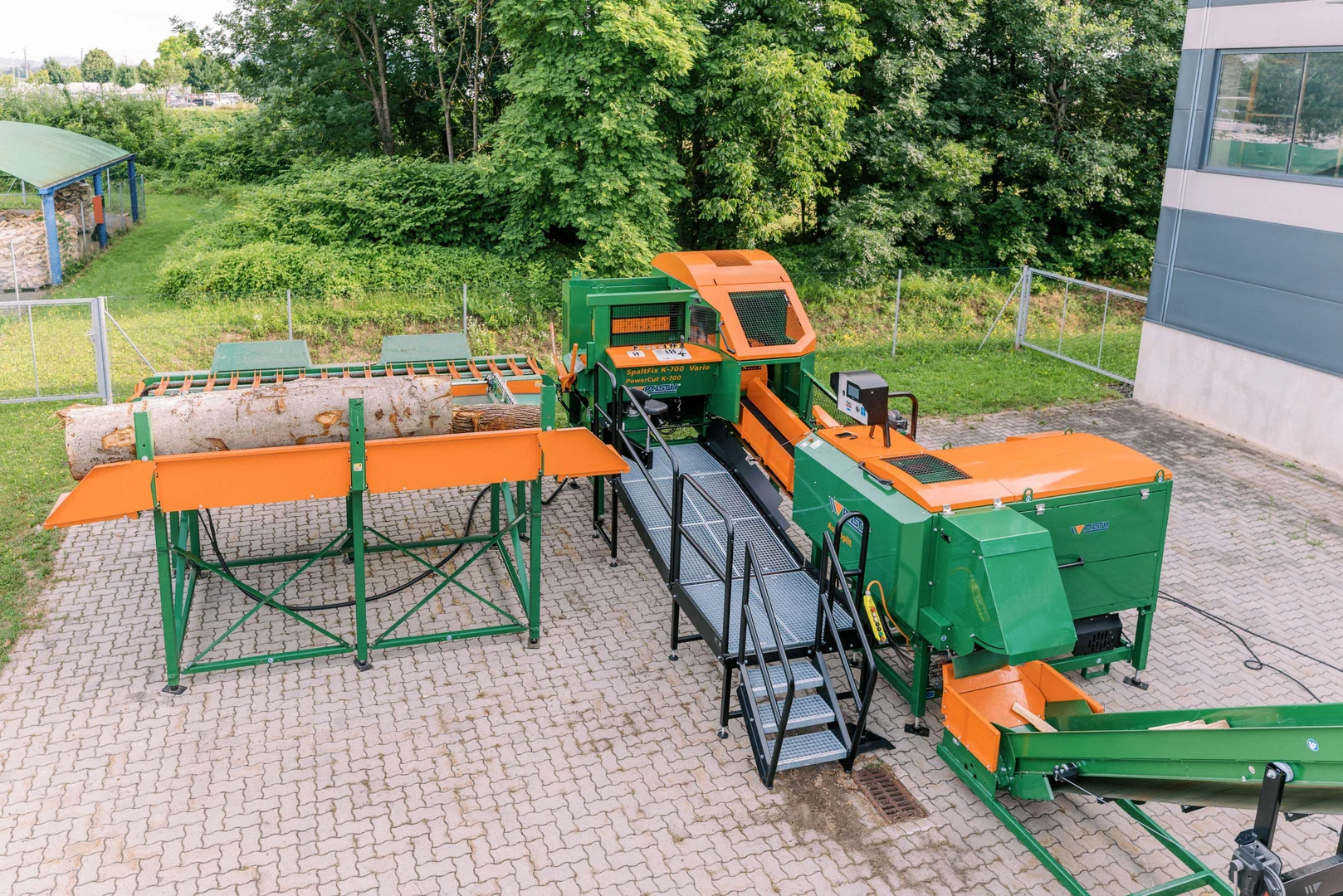

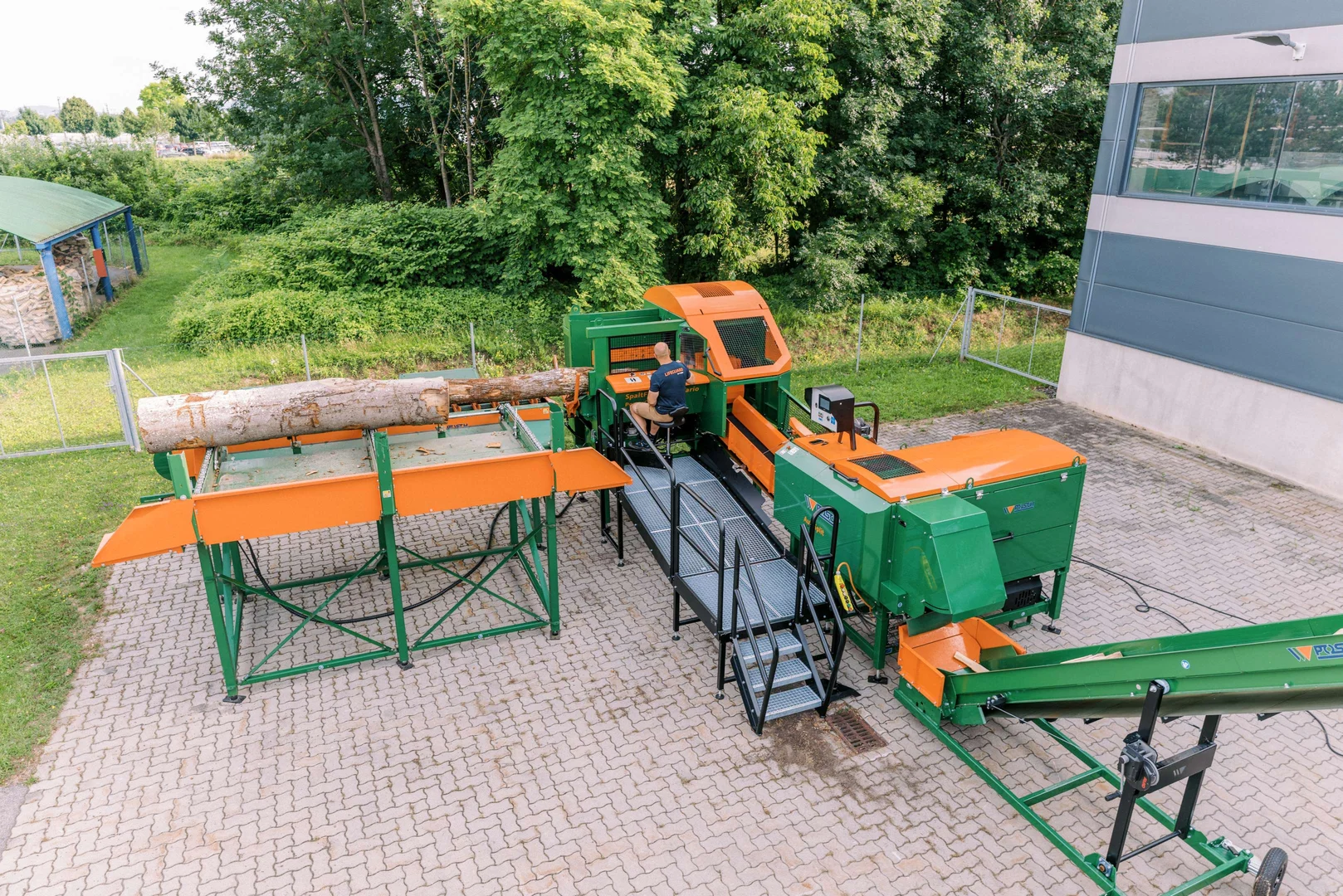

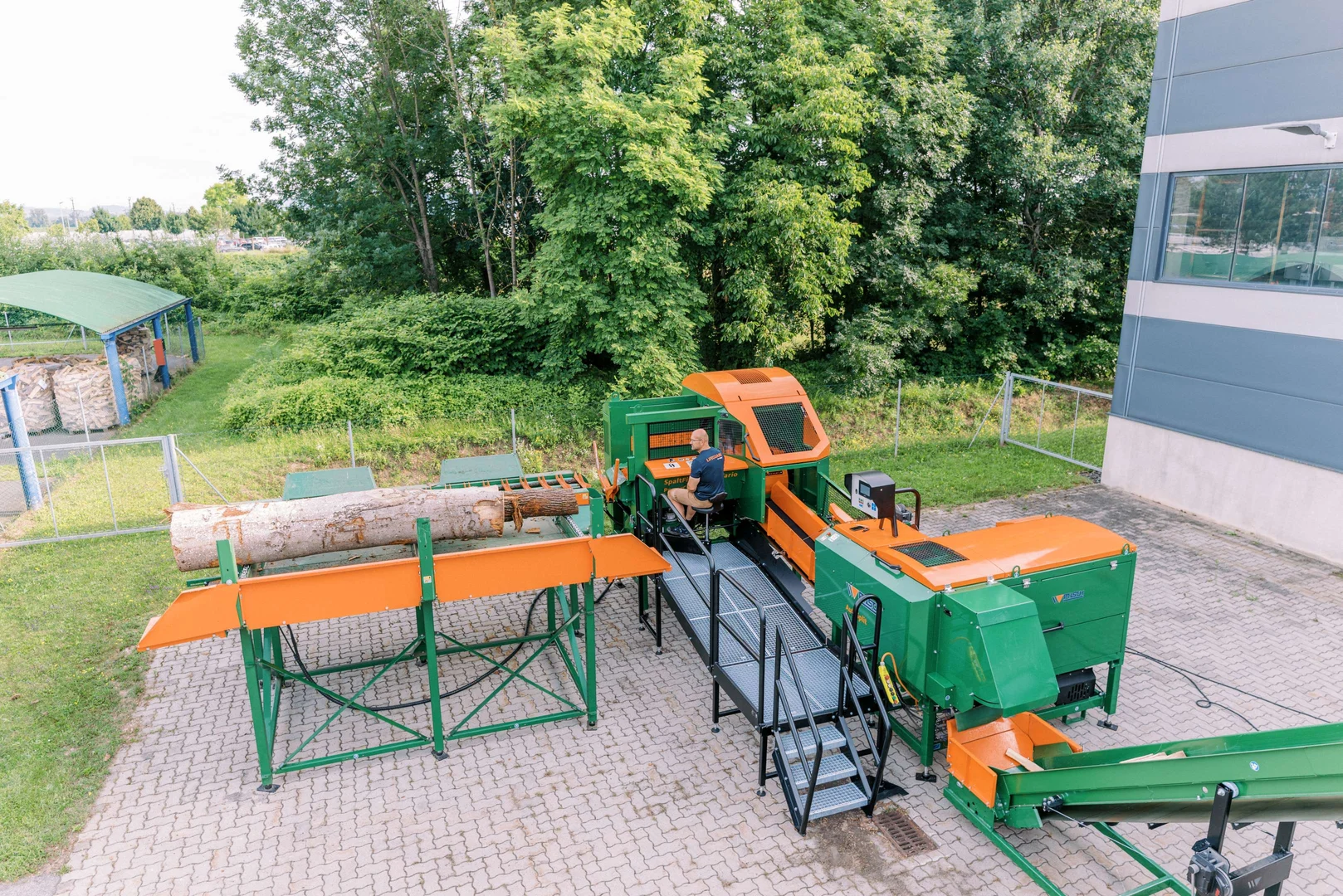

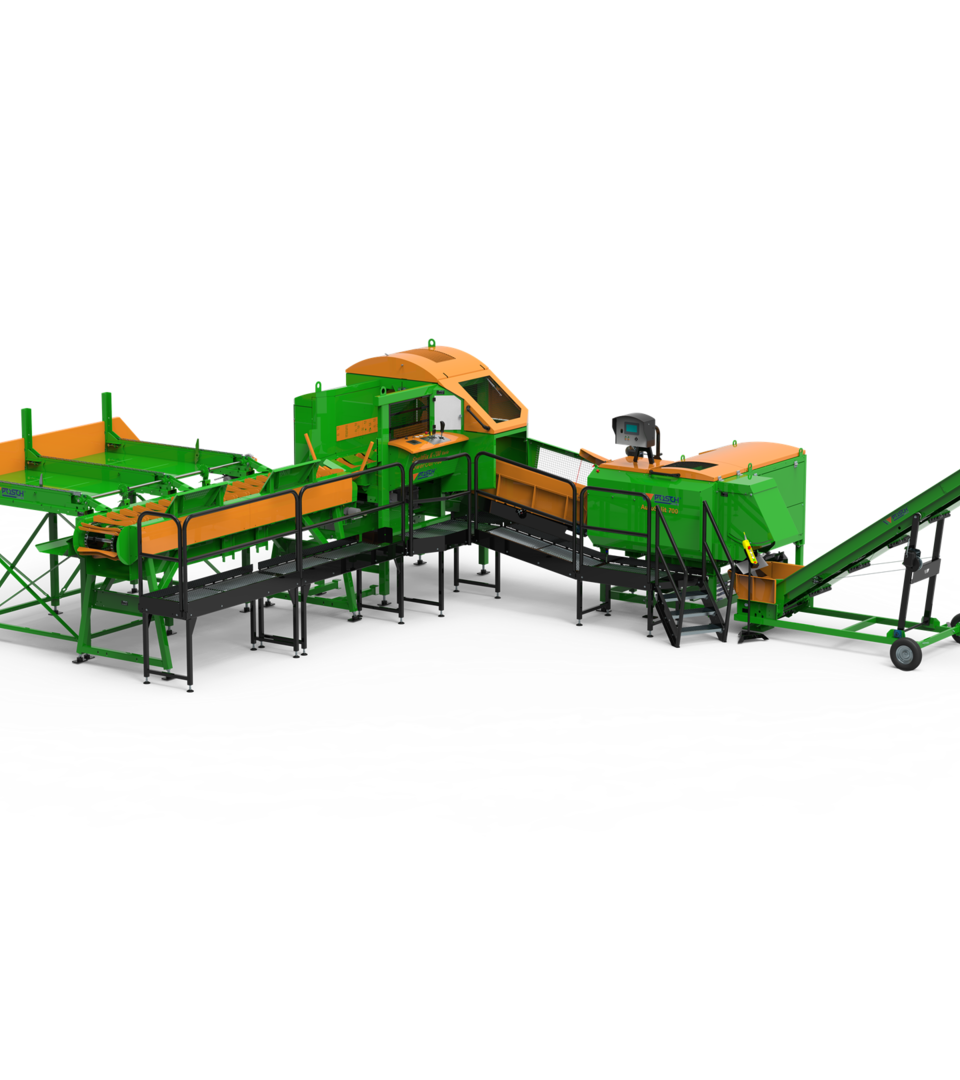

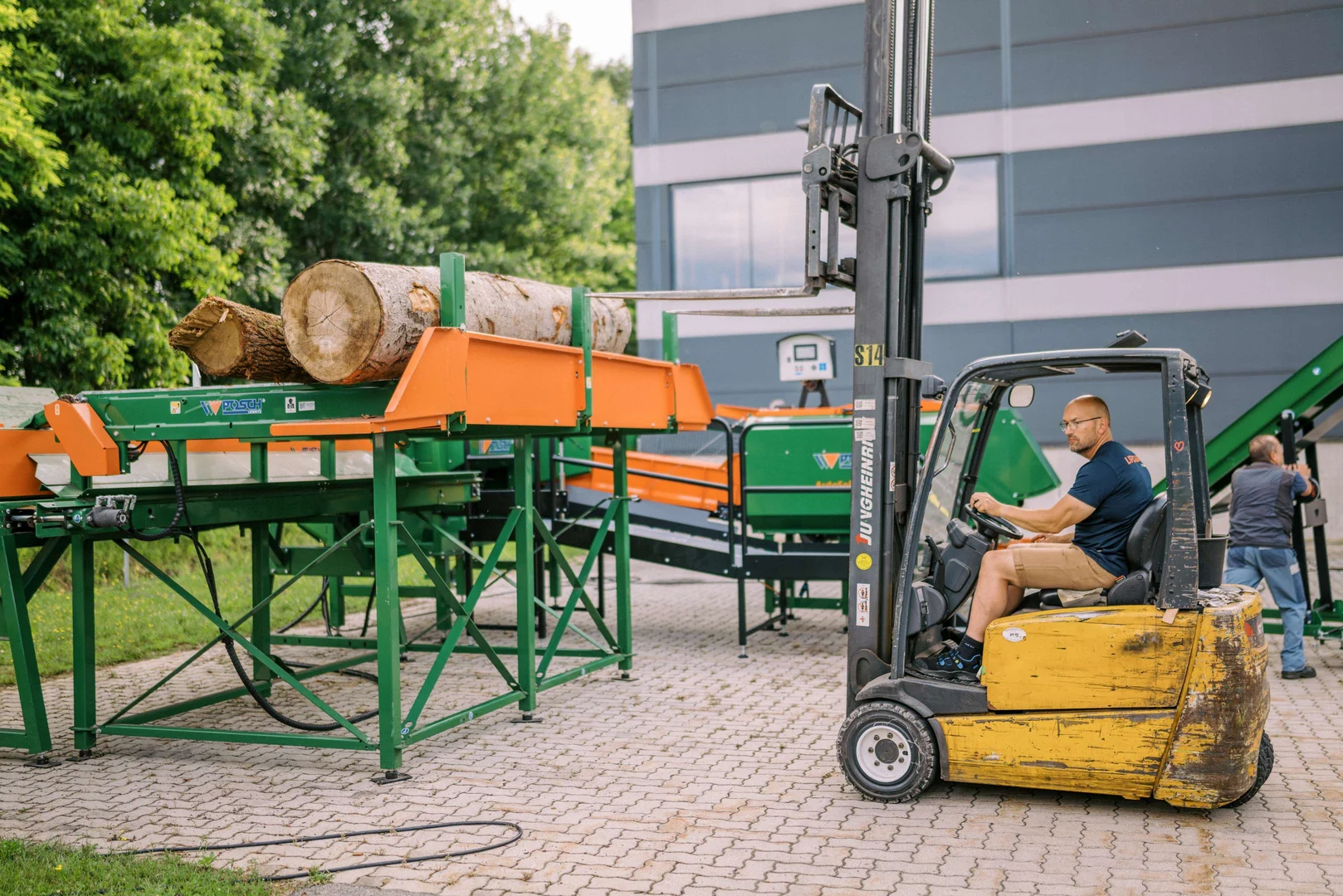

Za valjčnim transporterjem štirje stožčasti vtikalni valji na krogličnih ležajih – vgrajeni v žagalni okvir – zagotavljajo zanesljiv pomik lesnega debla do lesnega odbojnika. Robustni valji so med seboj povezani z vzdržljivimi valjčnimi verigami – vgrajeni napenjalci verige samodejno vzdržujejo napetost, brez potrebe po ročnem ponovnem napenjanju. Sistem poganja zmogljiv hidravlični motor, medtem ko masivna ležaja zagotavljata neprekinjeno delovanje z minimalno obrabo in vzdrževanjem. Kopast pločevinasti del med valji zagotavlja optimalno centriranje lesnega debla in v veliki meri preprečuje vdor nečistoč pod stroj. Usmerjevalna plošča zagotavlja nadzorovano odvajanje morebitnih ostankov lubja ter hkrati ščiti hidravlični rezervoar in njegove komponente, ki se nahajajo pod njo, pred onesnaženjem. Da bi preprečili poškodbe zaradi pomika debla, vgrajeni hidravlični ventil zagotavlja, da se vlečni valji aktivirajo šele takrat, ko je žagovno rezilo v določenem izhodiščnem položaju.

Za največjo zmogljivost rezanja, natančno vodenje in čiste reze poskrbi žagalni agregat SuperCut-Harvester. Močan motor s poševno osjo zagotavlja zanesljiv pogon. Hidravlično vpenjanje rezila in napenjanje verige potekata samodejno – in sicer le, če je zaščitna obloga zaprta! Vgrajen hidravlični cilinder z zobniškim prenosom zagotavlja vedno enakomeren napredek žage. Žagova veriga se med celotnim zamahom žagovega meča neprekinjeno masti s pomočjo batne črpalke. To zmanjša obrabo in podaljša življenjsko dobo rezila in verige. Prostoren rezervoar za olje verige omogoča dolgo delovanje brez nenehnega dolivanja. Zamenjava žage je hitra in ne zahteva orodja. Po odstranitvi verige je mogoče rezilo brez težav zamenjati. Pogonsko zobnik se enostavno zamenja s popuščanjem le ene pritrdilne vijake. Proces žaganja se enostavno sproži z joystickom na upravljalni plošči, kjer je mogoče tudi individualno prilagoditi pritisk in hitrost pomika žage z dvema nastavljivima kolescema. Na strojih z elektromotorjem moči 22 ali 30 kW je vgrajen sistem žagalne enote 100 z žagalnico debeline 0,404 palca. Za večjo zmogljivost rezanja je v stroje z 37-kW elektromotorjem vgrajen večji sistem žagalne enote 150. Pri tem 3/4-palčna žagova veriga zagotavlja daljšo življenjsko dobo.

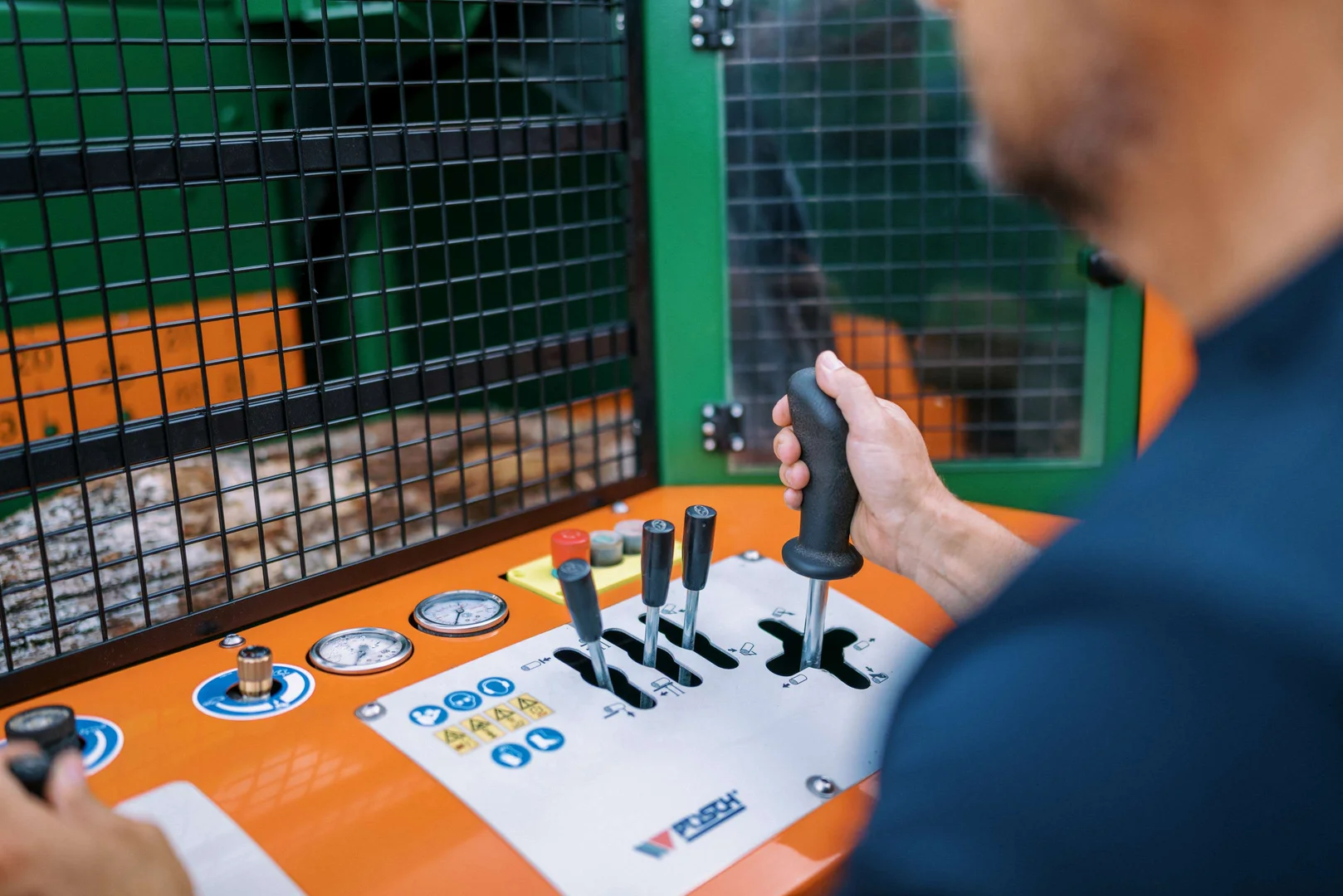

Na upravljalni plošči so vsi upravljalni elementi razporejeni ergonomsko in pregledno. Joystick upravlja z vstavljanjem, žago in leseno gugalnico ter ima gumb s funkcijo blokiranja za zračni odbojnik. Z enim krmilnim ročajem se upravlja z manipulatorjem za les, prečnim transporterjem in dolžino reza. Dve nastavljivi kolesci uravnavata pritisk in hitrost pomika. Dva manometra prikazujeta tlak motorja žage in tlak pomika. Poleg tega so na nadzorni plošči gumbi za električni pogon in funkcijo zasilnega zaustavitve.

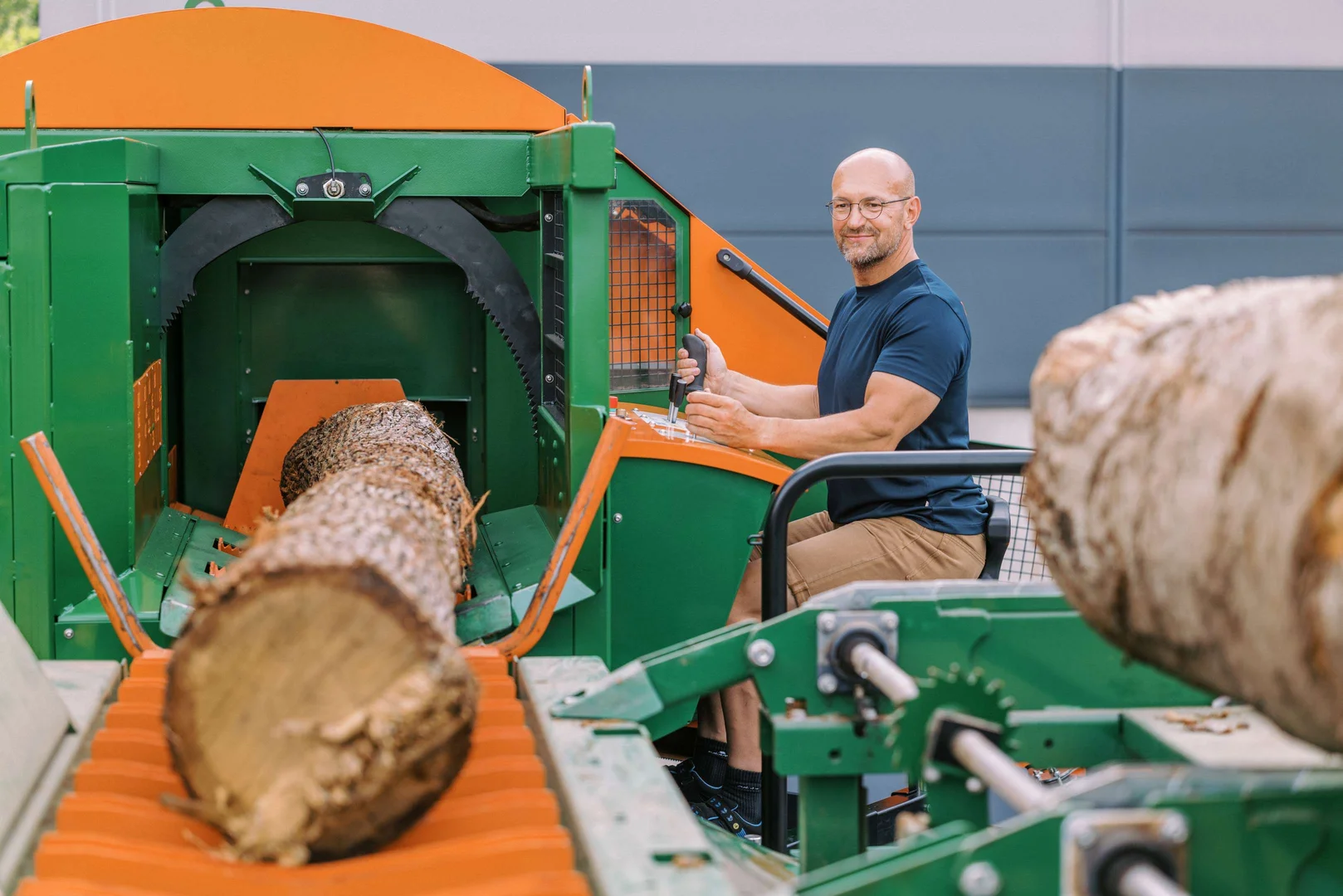

Dva prijemalna roka, ki sta vrtljivo nameščena nad območjem dovajanja, pritrdita deblo neposredno pred žagalnim agregatom in zagotavljata stabilno pozicioniranje med celotnim postopkom žaganja. Pred žaganjem se prijemalne roke samodejno zaprejo s pomočjo dveh hidravličnih cilinderjev, dokler se ne prilegajo trdno ob deblo. Zapirni ventili poskrbijo, da ga zanesljivo zadržijo. Trdni zobi na opornih površinah zagotavljajo dodatno oprijemljivost in učinkovito preprečujejo, da bi se les zavrtel ali zdrsnil. Po končanem žaganju se dvojni prijemalnik samodejno odpre ob aktiviranju pomika lesa. Ležaje prijemalnih rok je mogoče enostavno mazati prek centralne mazalne letve.

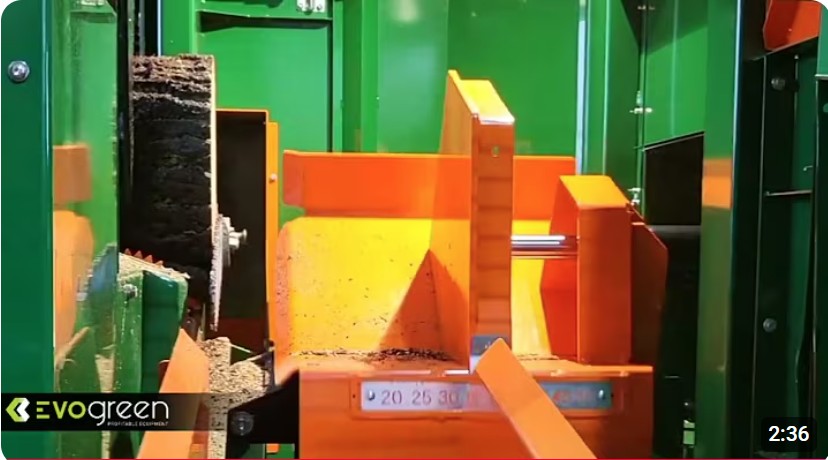

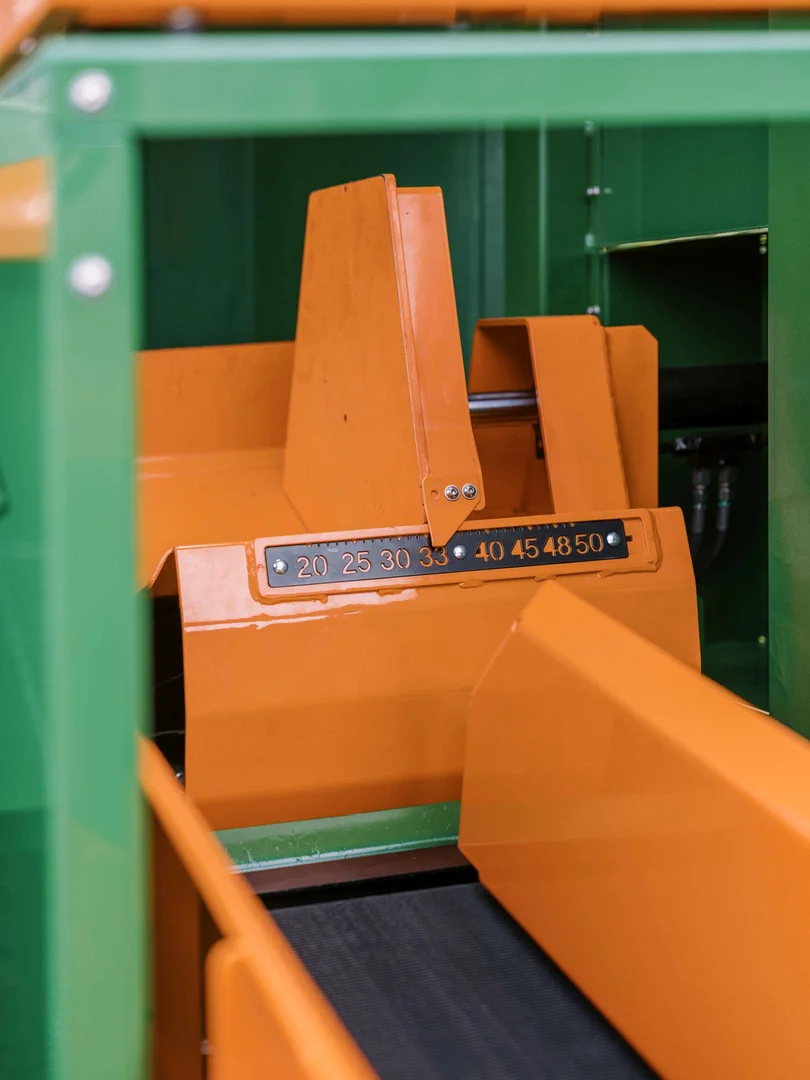

Za enako dolge odseke lesa poskrbi trden, a nastavljiv leseni odbojnik – brez da bi bilo treba paziti na merilne oznake. V kombinaciji s hidravličnim prezračevanjem se pred rezom opora samodejno premakne stran od debla in spusti navzdol s pomočjo lesene vzmeti, da se čim bolj zmanjša tveganje za zatikanje žage med rezanjem. Leseni odbojnik se lahko preprosto, udobno in brezstopenjsko nastavi v razponu od 20 do 50 cm s pomočjo hidravličnega cilindra prek krmilne ročice na upravljalni plošči. Dobro vidne oznake na območju upravljanja olajšajo nastavitev želenih dolžin odsekov. Če je kos lesa prekratek, da bi ga med pomikom do lesnega odbojnika varno pritrdili s prijemalom, ga na ta način ni mogoče žagati. V tem primeru se poravna glede na oznake dolžine na vstavnem okvirju, levo od žage. Tam dvojni prijemalnik zanesljivo pritrdi kos lesa, tako da ga je mogoče natančno skrajšati z verižno žago.

Po žaganju lesa se z upravljanjem joysticka odrezani kos lesa prenese z lesene gugalnice v izhod za les. Pri vgrajenem sistemu AutoSplit se odrezani kos lesa nadzorovano prevaža naprej na zalogovni trak. Nato dve vzmeti poskrbita za samodejni povratek v izhodiščni položaj. Hitrost podajanja lesene gugalnice je mogoče brezstopenjsko regulirati z vgrajenim dušilcem. Med podajanjem lesa se opora lesene gugalnice nahaja na isti višini kot vstopna odprtina, kar zanesljivo preprečuje prevrnitev krajših hlodov. Zahvaljujoč premišljeni konstrukciji se žagova gugalnica pred začetkom žaganja ne le samodejno spusti, temveč se hkrati tudi oddalji od žagalne enote. S tem se tudi leseni odbojnik, nameščen na njem, oddalji od debla. To zmanjša tveganje, da se žagov list med žaganjem zatakne – zlasti pri obdelavi ukrivljenih hlodov. Spuščanje in dvigovanje klopi pred žaganjem je mogoče onemogočiti s pritiskom na gumb na joysticku – kar je idealno za preprečevanje morebitnega prevračanja kratkih kosov lesa. Lahko dostopna mazalna letev na leseni gugalnici se nahaja za vzdrževalnim pokrovom žagovalnega sistema. Do nje se lahko enostavno pride prek pomožnega vzpenjalnega pripomočka in ploščadi, kar omogoča udobno in učinkovito mazanje vseh gibljivih delov lesene gugalnice.

2 metra dolg trakovni zalogovnik služi kot vmesni skladiščni prostor za kose lesa, ki jih je pred tem odžagal PowerCut. Tako je sistem AutoSplit neprekinjeno izkoriščen – tudi takrat, ko med polnjenjem glavnega rezervoarja ne poteka enakomerno dovajanje materiala. Hidravlično pogonjen transportni trak z mehanskim spojnikom se krmili sinhrono s podajalnim trakom naprave AutoSplit. Na ta način se lesni kosi sinhronizirano in natančno dovajajo v območje razrezovanja, kar zagotavlja enakomeren potek dela. Stranske vodilne stene preprečujejo, da bi se leseni kosi zavrteli ali prevrnili. Za optimalno centriranje in prilagajanje različnim dolžinam polen je mogoče eno od vodilnih sten nastaviti brez orodja. Visokokakovostne zaščitne obloge pri tem zagotavljajo največjo varnost pri delovanju in preprečujejo nenameren dostop. Buferni trak je vrtljivo pritrjen na napravo AutoSplit, na nasprotni strani pa priključna konzola zagotavlja stabilno oporo ter oblikovno prilegajočo povezavo z napravo PowerCut 700. Za namestitev ali vzdrževalna dela je mogoče trak brez težav dvigniti in spustiti s pomočjo ročnega vitla.

Podajalni trak je osrednji sestavni del naprave AutoSplit in zagotavlja ritmičen transport odrezkov lesa skozi razrezni kanal do predaje na dodatno dobavljiv transportni trak. Senzor nad transportnim trakom zazna, ali je na njem les. Če sistem zazna les, izmeri premer debla za izračun prostornine in sproži avtomatski postopek cepljenja. Če se les ne zazna, se avtomatski način delovanja naprave AutoSplit ustavi, da se prepreči prazno delovanje in nepotrebna poraba energije. Na hidravlično pogonjenem transportnem traku z mehanskim spojem so na zgornji strani v tesnem razmiku privite trdne kovinske letve. S tem se znatno zmanjša obraba transportnega traku, saj ga ščitijo pred mehanskimi obremenitvami med podajanjem lesa in procesom cepljenja. Okvir transportnega traku je opremljen z vzmetmi, da učinkovito izravnava gibanje lesa med procesom cepljenja. S tem se zmanjša obremenitev vodil nožev, transportnega traku in vstavnega okvira, zmanjša se potrebna sila za razrez in s tem podaljša življenjska doba celotne naprave. Za najvišjo varnost delovanja skrbi senzor, ki zazna največji hod vzmeti in v tem primeru ustavi postopek razrezovanja, da se prepreči poškodovanje stroja. Prek nadzorne enote je mogoče določiti, kako se bo sistem odzval v primeru te napake: Ali se prikaže sporočilo o napaki, pri čemer se avtomatski način nadaljuje brez prekinitve. V tem primeru ostanejo v proizvodnem toku polena, ki niso bila v celoti razklana (veliki kosi lesa). Druga možnost je, da se avtomatski način ustavi – v tem primeru je potrebno ročno posredovanje: Z dvema gumboma na krmilniku je mogoče ročno spreminjati položaj kosa lesa prek podajnega traku. Nato je mogoče z pritiskom na dve dodatni tipki ročno sprožiti nov postopek razdeljevanja. Ta postopek se lahko ponovi poljubno število krat.

Z enim samim pritiskom na tipko se vklopi popolnoma avtomatska funkcija razdeljevanja AutoSplit: Les se ritmično dovaja prek podajnega traku in se nato razklene z X-nožem. Vgrajeni senzor na transportnem traku neprekinjeno nadzoruje dovajanje lesa. Če na traku ni lesa, se avtomatski sistem AutoSplit ustavi in tako prepreči nepotrebno porabo energije ter prazno delovanje stroja, s čimer se doseže bolj enakomerna kakovost polen. Avtomatski način se samodejno zažene, takoj ko se dovaja novo drva. Izbirni transportni trak, ki je priključen na hidravliko stroja, se samodejno zažene in ustavi skupaj s funkcijo razrezovanja. Tako se prepreči zamašitev na prehodnem območju med drobilnikom in transportnim trakom. Medtem ko sistem AutoSplit samostojno in zanesljivo prevzame celoten proces razrezovanja, se lahko operater v celoti osredotoči na polnjenje vmesnega traku.

Popolno sodelovanje med napajalnim trakom in nožem z X-razmakom zagotavlja enakomerno in visokokakovostno rezano drva – tudi pri velikih premerih lesa. Lesni odrezki se v ritmičnih intervalih po napajalnem traku vodijo mimo noža, ki jih razcepi. Z večkratnim razrezovanjem z nožem X nastanejo za sistem VARIO značilni poleni s kvadratnim prerezom in stalno visoko kakovostjo. Dolžino robov polen, ki jo je mogoče brezstopenjsko nastaviti v razponu od 5 do 15 cm, je mogoče nastaviti na zaslonu krmilnika – za največjo prilagodljivost in enostavno upravljanje.

Nož v obliki črke X je obdan z robustno leseno nosilno ploščo in se linearno vodi s pomočjo vodilnih koles. Dva hidravlična cilindra ju pred razrezom pritisneta proti lesu, s čimer ju pritrdita. Nato se rezilo pomika skozi reže lesene pritrdilne plošče in razcepi les. Poleg tega plastične letve zagotavljajo natančno vodenje lesene oporne plošče vzdolž noža in ščitijo pred vdorom nečistoč za ploščo. Rezalnik je izdelan iz visokokakovostnega in odpornega proti obrabi jekla, kar zagotavlja dolgo življenjsko dobo. Prefinjena konstrukcija zmanjša potrebno silo za odpiranje: Zaradi dvojnega rezila in vitke oblike se nož brez težav zabode v les in omogoča hitrejše ter učinkovitejše cepljenje. Izjemno dolge, zamenljive vodilne letve iz medenine znatno zmanjšujejo obrabo zamenljive vodilne letve. Namesto rednih, ročnih intervalov mazanja to nalogo za razrezni nož popolnoma samodejno prevzame avtomatsko centralno mazanje – zanesljivo po potrebi in med tekočim obratovanjem. Interval mazanja je mogoče nastaviti individualno. Tako je mogoče mazanje optimalno prilagoditi obratovalnim pogojem, kar poveča učinkovitost in zmanjša stroške vzdrževanja. Cevi centralnega mazalnega sistema za vodenje razreznih nožev so speljane skozi vzdrževalno prosto verigo za prenos energije. To zmanjša nevarnost poškodbe cevi in obrabo zaradi nadzorovanega vodenja gibanja. To ne le zmanjša čas izpadov, temveč tudi podaljša življenjsko dobo vseh gibljivih sestavnih delov. Zahvaljujoč natančnemu doziranju se porabi le toliko maziva, kolikor je dejansko potrebno – to prihrani vire, varuje okolje in znižuje obratovalne stroške. Uporabniku prijazen prikaz na zaslonu krmilnika zanesljivo opozori, takoj ko je treba doliti mazivo.

Zmogljivost razrezovanja se poveča, saj se hod rezilnega noža samodejno prilagaja dolžini materiala, ki se razreže, s čimer se zmanjšajo prazni hodovi. Lesena oporna plošča, ki se linearno vodi z valjčki, obdaja x-oblikovano razrezno rezilo in se sinhrono z njim premika do lesnega debla. Lesna pritrdilna plošča pritisne les proti zadnji steni okvira stroja in ga fiksira, medtem ko se rezilo za cepljenje premika skozi reže v lesni pritrdilni plošči in ceplja les. Ko se merilnik razmika vrne nazaj, se umakne v ploščo za pritrditev lesa in jo potegne s seboj. Vendar le toliko, da se les ne drži več. Nato se ustavi tudi nož in les je spet pripravljen za nadaljnji pomik. Pri lesu, ki se zlahka razklene, kot je npr. svež bukov les, ni potreben polni razklopni hod. Prek krmilnika je mogoče ustrezno prilagoditi hod: Nož se vrne v izhodiščni položaj še preden popolnoma prebije kos lesa, kar pospeši delovni proces in prihrani dragoceni čas.

Vgrajeno električno centralno mazalno sistem samodejno in enakomerno oskrbuje pet mazalnih točk na vodilih merilnika reže z mazivom. To znatno zmanjša obseg vzdrževanja, prepreči delovanje na suho in podaljša življenjsko dobo gibljivih sestavnih delov. Hkrati se zmanjšajo izpadni časi – za zanesljivo delovanje in največjo produktivnost. Cevi iz centralnega mazalnega sistema do vodila razreznega noža so speljane skozi vzdrževalno prosto verigo za vodenje kablov. To zmanjša nevarnost poškodbe cevi in obrabo zaradi nadzorovanega vodenja gibanja. Interval mazanja je mogoče individualno prilagoditi neposredno prek krmilnika centralne mazalne črpalke.

Ali se odsek debla ne sme razklati – na primer za nadaljnjo predelavo v podpal ali kakšno drugo nadaljnjo predelavo? Funkcijo OnlyCut je mogoče vklopiti s preprosto nastavitvijo na zaslonu. Pri tem se vsi odseki debla preusmerijo skozi funkcijo AutoSplit, ne da bi se ti razdelili.
